涂布技术广泛应用于纸张和薄膜等基材的涂布及复合包装。目前，国内许多印刷包装机械企业使用涂布复合设备。小编从资深专家处获得最全涂布技术的资料秘笈，供大家参考。



涂布机一般是以纸、织物、金属及塑料薄膜涂布加热固化为主，生产胶粘制品（如胶带、保护膜、标签材料）及各种包装材料（如阻隔包装材料、广告材料等卷状物）。现已扩大到使用UV（紫外光）、EB（电子光束）固化涂布技术的光学涂布，应用于IT素材、柔性印刷电路板、RFID、半导体、液晶显示、触摸屏、薄膜型太阳能电池、各种高功能性薄膜等各种高科技领域。



01

标准与非标准型说明



1.基材材料：BOPET、BOPEN、BOPP、BOPA、PVC、PE、PI 等（根据客户建议）

2.机器速度：200m/min 以下（根据客户建议）

3.作业速度：180m/min 以下 （根据客户建议）

4.基材宽度：300~1900mm（根据客户建议）

5.导辊：Φ100~120mm阳极氧化或硬铬表面处理 （根据客户建议）

6.电机控制：交流矢量电机、交流伺服电机（根据客户建议）

7.机器颜色：（根据客户建议）

8.操作面板颜色：（根据客户建议）



02

放卷/收卷



1.2轴回转方式，或1轴中心收卷方式（根据客户建议）

2.薄膜外径：Φ600，Φ800，Φ1000，Φ1200mm（根据客户建议）

3.基材拼接方式：自动拼接或者手动拼接（根据客户建议）

4.拼接种类与方向：无损耗式（T/B）、飞刀式（T/B）、无胶带（T/B）（根据客户建议）

气涨轴固定方式：3" 6"轴+适配器（AL或尼龙）（根据客户建议）



03

烘箱



1.烘箱内部温度：Max.300℃（根据客户建议）

2.热风喷射方式：Z型喷嘴、漂浮式喷嘴、球型（根据客户建议）

3.热源：电热、蒸汽、直燃气、导热油等

4.每节烘箱长度：1.8m、2.2m、3m、4m、4.5m、5m、6m（根据客户建议）



04

涂布单元



1.涂布方式：刮刀、凹版、微凹版、狭缝式、唇式、翻转吻合式、浸涂涂布方式，可根据所生产产品选择涂布方式（根据客户建议）

2.刮胶刀方式：一般刮胶刀或箱体式封闭刮胶刀（根据客户建议）

05

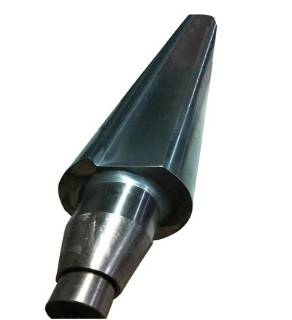

逗号刮刀涂布机



逗号刮刀涂布特性：

1.涂布液粘度范围：1,000~50,000mpa•s

2.涂布厚度：20-500um

3.使用方便，便于更改涂布厚度

4.涂布表面平整



06

凹版涂布机



凹版涂布特性：

1.涂布液粘度范围：1~4,500mpa•s

2.涂布厚度：1.0-25um

3.使用方便，更改涂布量不易

4.涂布表面平整，速度快



07

微凹版涂布机



微凹版涂布特性：

1.涂布液粘度范围：1~1,500mpa•s

2.涂布厚度：0.05-15um

3.使用方便

4.涂布表面平整、精度高 ≤2%

08

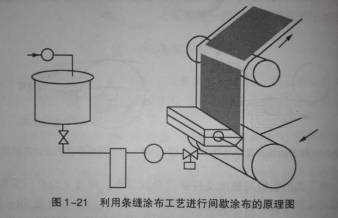

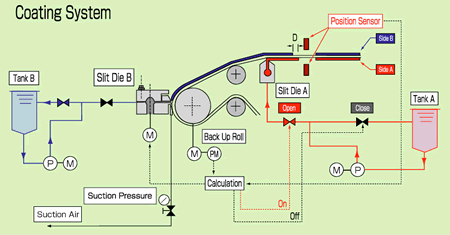

条缝压力涂布



条缝挤出涂布特性：

1.涂布液粘度范围：5.0~20,000mpa•s

2.涂布厚度：5-50um以上

3.涂布精度高 ≤2%



09

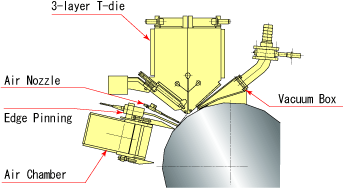

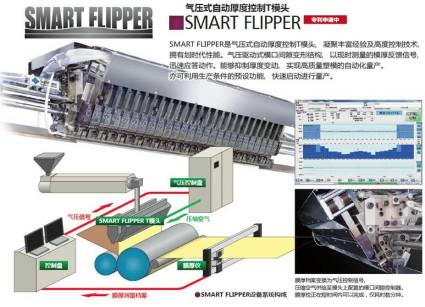

条缝挤出模头涂布



唇式模头涂布特性：

1.涂布液粘度范围：50,000~5000,000mpa•s

2.涂布厚度：10-750um

3.涂布精度高

4.涂布均匀度：≤5%



010

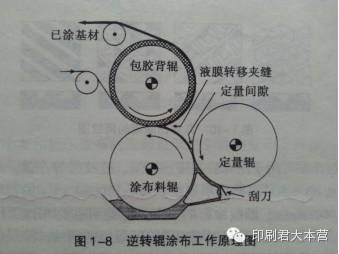

逆转辊吻合涂布



逆转辊吻合涂布特性：

1.涂布液粘度范围：100~50,000mpa•s

2.涂布厚度：1-80um

3.使用方便

4.涂布表面平整，速度快





011

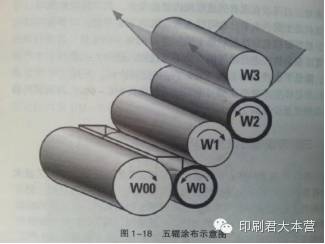

五辊式涂布



辊式涂布涂布特性：

1.涂布液粘度范围：2,000~3,000mpa•s

2.涂布量：0.8～5.0～10.0g/㎡

3.涂布厚度：0.8 ~10.0um

4.涂布均匀度：≤2%



012

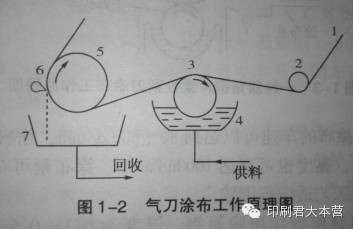

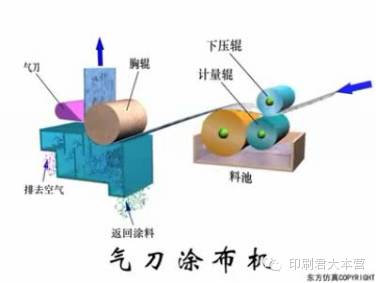

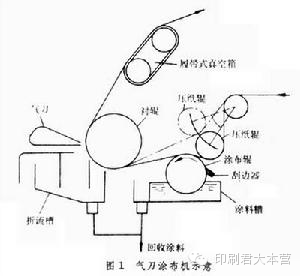

空气刮刀涂布



空气刮刀涂布特性：

1.涂布液粘度范围：50~500mpa•s

2.涂布量：5～40.0g/㎡

3.涂布厚度：3.0 ~15.0um



013

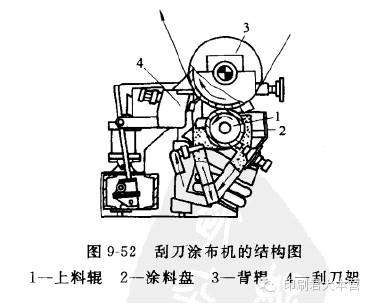

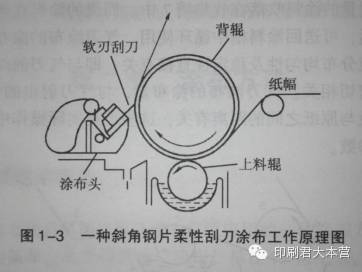

刮刀涂布



刮刀涂布特性：

1.涂布液粘度范围：50~1,000mpa•s2

2.涂布量：1.0～30g/㎡

3.涂布厚度：1.0~30um





014

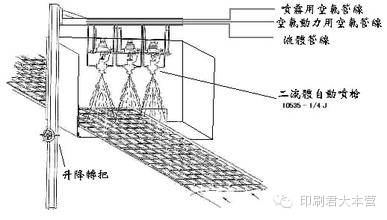

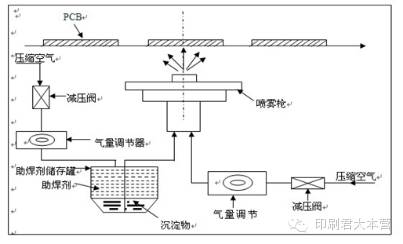

喷雾涂布



喷雾涂布特性：

1.涂布液粘度范围：15~100mpa•s

2.涂布量：7~65g/㎡

3.涂布厚度：6~60um



015

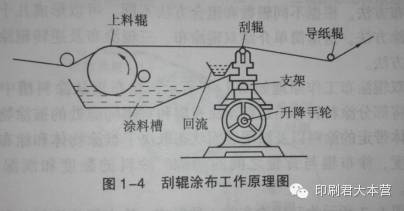

刮辊涂布



刮辊涂布特性：

1.涂布液粘度范围：20~1,000mpa•s

2.涂布量：3～50g/㎡

3.涂布厚度：1.5~25.0um



016

3辊式逆辊涂布



逆辊涂布特性：

1.涂布液粘度范围：300~4,000mpa•s

2.涂布量：20～400g/㎡

3.涂布厚度：20 ~400um



017

压延涂布



压延涂布特性：

1.涂布液粘度范围：5,000~100,000mpa•s

2.涂布量：40～400g/㎡

3.涂布厚度：40 ~400um



018

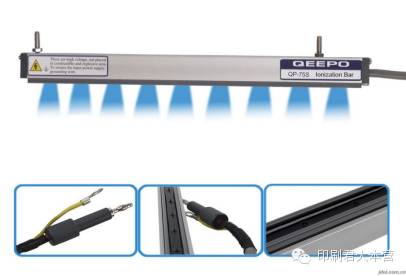

静电涂布



静电涂布特性：

1.涂布液粘度范围：固体mpa•s

2.涂布量：5.0～20g/㎡

3.涂布厚度：5.0~20um



019

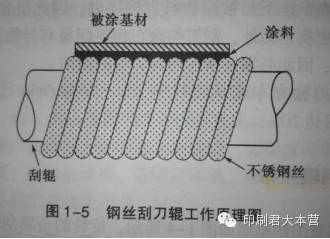

钢丝刮刀涂布



钢丝刮刀涂布特性：

1.涂布液粘度范围：20~1000mpa•s

2.涂布量：3.0～50g/㎡

3.涂布厚度：1.2~20um



020

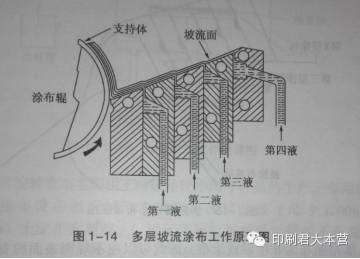

多层坡流涂布



多层坡流涂布特性：

1.涂布液粘度范围：5.0~500mpa•s

2.涂布量：50～250g/㎡

3.涂布厚度：40~220um



021

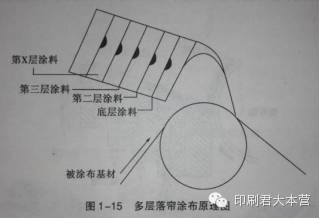

多层落帘涂布



多层落帘涂布特性：

1.涂布液粘度范围：5.0~500mpa•s

2.涂布量：2～500g/㎡

3.涂布厚度：2.0~500um





022

浸渍涂布



浸渍涂布特性：

1.涂布液粘度范围：5.0~500mpa•s

2.涂布量：2～200g/㎡

3.涂布厚度：2.0~150um





来源：印刷君大本营
