在智能制造领域，所用的晶体管、汽车电子零部件、电源模块、打印机头等电子仪器、仪表，在使用过程中，需要特别注意导热散热问题，导热硅胶片就能解决这个问题。那么什么是导热硅胶片？导热硅胶片有什么特点呢？导热硅胶片在哪里用到呢？我们一起来看看！

01

导热硅胶片定义

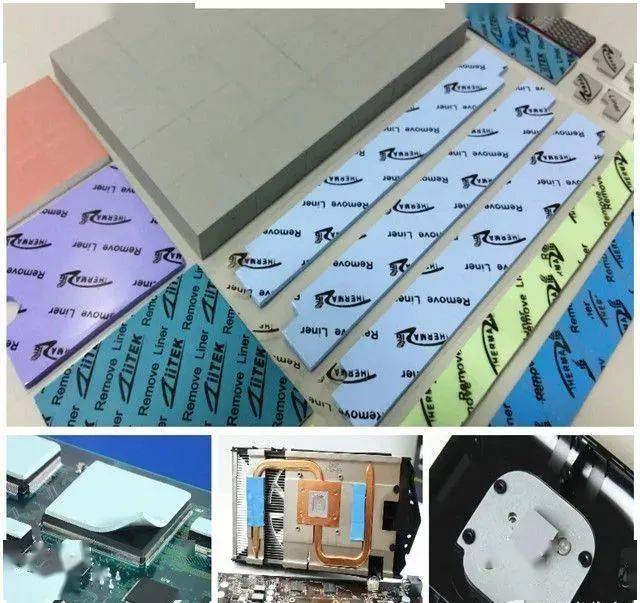

导热硅胶片是以有机硅胶为基材，添加金属氧化物等各种辅材，通过特殊工艺合成的一种导热介质材料。在行业内，又称其为导热硅胶垫，导热矽胶片，导热垫片，导热硅胶垫片等等，主要作用于缝隙处传递热量，通过填充缝隙，打通发热部位与散热部位间的热通道，有效提升热传递效率，同时还起到绝缘、减震、密封等作用。此外还具备满足设备小型化及超薄化的设计要求，是极具工艺性和实用性的一种极佳的导热填充材料。

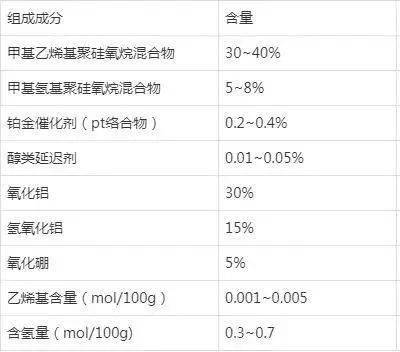

通常导热硅胶片成分含量配比如下：

02

导热硅胶片优点

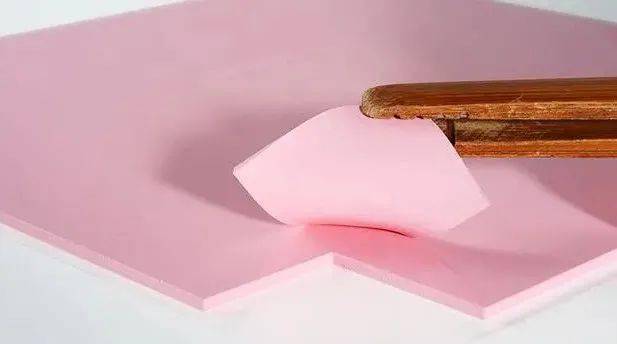

1、材料较软，压缩性能好，导热绝缘性能好，厚度的可调范围比较大，适合填充空腔，两面具有天然黏性，可操作性和维修性强；

2、选用导热硅胶片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻，导热硅胶片可以很好的填充接触面的间隙；

3、由于空气是热的不良导体，会严重阻碍热量在接触面之间的传递，而在发热源和散热器之间加装导热硅胶片可以将空气挤出接触面；

4、有了导热硅胶片的补充，可以使发热源和散热器之间的接触面更好的充分接触，真正做到面对面的接触。在温度上的反应可以达到尽量小的温差；

5、导热硅胶片的导热系数具有可调控性，导热稳定度也更好；

7、导热硅胶片在结构上的工艺工差弥合，降低散热器和散热结构件的工艺工差要求；

8、导热硅胶片具有绝缘性能（该特点需在制作当中添加合适的材料）；

9、导热硅胶片具减震吸音的效果；

10、导热硅胶片具有安装，测试，可重复使用的便捷性。

03

导热硅胶片缺点

相对导热硅脂，导热硅胶有以下缺点：

1、虽然导热系数比导热硅脂高，但是热阻同样也比导热硅胶要高。

2、厚度0.5mm以下的导热硅胶片工艺复杂，热阻相对较高；

3、导热硅胶耐温范围比导热硅脂窄，分别是导热硅脂-60℃～300℃，导热硅胶片-50℃～220℃；

4、价格较高：导热硅脂已普遍使用，价格较低，导热硅胶片多应用在笔记本电脑等薄小精密的电子产品中，价格稍高。

04

导热硅胶片的应用

1、TFT-LCD 笔记本电脑，电脑主机 。

2、大功率LED照明，大功率LED射灯，路灯，日光灯等。

3、功率器件（电源供应、计算机、电信），车用电子模块（发动机擦试器）电源模块、大功率电源，计算器应用（CPU，GPU，USICS，硬驱动器）以及任何需要填充散热的地方。

4、用于电子产品，电子设备的发热功率器件（集成电路、功率管，可控硅，变压器等）与散热设施（散热片，铝制外壳等）之间紧密接触，达到更好的导热效果。导热硅胶绝缘片。

5、导热硅胶片用于电子电器产品的控制主板，电机内、外部的垫板和脚垫，电子电器、汽车机械、电脑主机、笔记本电脑、DVD、VCD及任何需要填充以及散热模组的材料。
