常识

胶粘剂展寻材问料，独特原料实现高初黏强度PUR热熔胶

来源：互联网2021年08月16日

阅读次数：次

人们在介绍反应型聚氨酯（PUR）热熔胶的优点时经常这么说道：反应型热熔胶是一款兼具热熔和反应固化的胶粘剂，既有热熔胶施胶简便、固化迅速、初粘性高的特点，又有反应型胶粘剂粘接强度高、耐热性好等优点。

不了解的人往往容易误解认为PUR热熔胶可以拥有极高的初始粘结强度，只要涂布了热熔胶的两基材一挤压，便能在短时间里产生极强的粘接力，不需要长时间保压，即可移除外部施加压力。

实际上，并非所有PUR热熔胶都具备高初始粘接力，为了实现这个技术要求，研究者往往需要采用有针对性的技术方案（点击下面链接可阅读全文）：

今天我们要介绍一种与上述文章不一样的技术方法，来实现高初始粘接强度PUR热熔胶。

其性能如下所示：

将25mm*100mm的PC实验片一字搭接, 搭接部位施涂2mm*25mm*0 .1mm的胶粘剂层，以500g力压合1min，从压合后开始计算，5min时测试剪切强度，高达3MPa，接近24h剪切强度的46%。

固化1小时后，剪切强度为4.6MPa；固化24h后，剪切强度为6.5MPa。

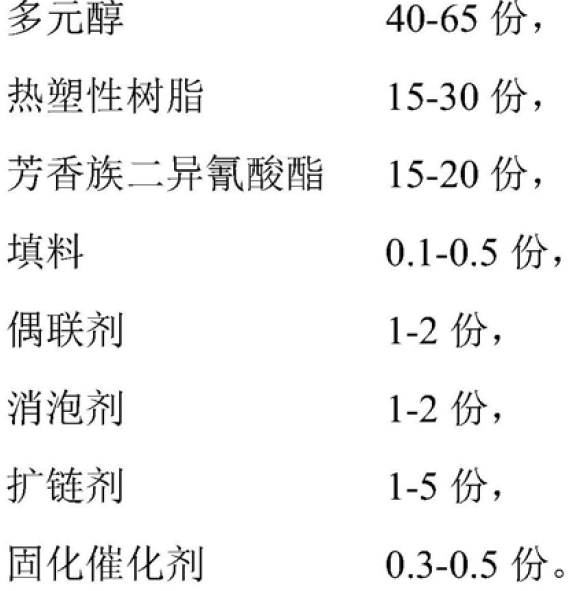

该PUR热熔胶的配方如下所示：

在具体的实施案例中，配方里的多元醇竟然可以全是PPG聚醚二元醇，基本没有用到结晶性树脂，也就意味着这款PUR热熔胶的5min初始粘接性能主要依赖于配方中使用的热塑性树脂！

这个热塑性树脂不是常见的增粘树脂，也不是常用的丙烯酸酯树脂，而是聚烯烃树脂！

1！

网上可见，它实际是SEBS树脂，以聚苯乙烯为末端段，以聚丁二烯加氢得到的乙烯-丁烯共聚物为中间弹性嵌段的线性三嵌共聚物, 英文全称Styrene Ethylene Butylene Styrene.

可见，要实现创造性的技术发明，需要用到不一样的原材料！如何才能把握市场上原材料的最新动态，这就需要和市场时刻保持紧密联系。
