• 丙烯酸丁酯（BA）、
• 丙烯酸异辛酯（2-EHA）、
• 丙烯酸（AA）、
• 甲基丙烯酸羟乙酯（HEMA）、
• 甲基丙烯酸甲酯（MMA）、
• 乙酸乙酯（EAc）、
• 异氰酸酯（GH）、
• 松香树脂（MR）、

• 过氧化苯甲酰（BPO）


note：▲：180°剥离强度 peeling strength；○：初粘力；■：持粘力 shear resistance

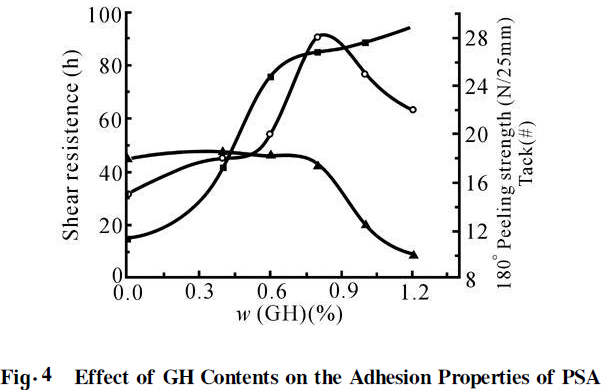

从Fig.4中可以看到，随着GH 加入量的增大，

（1）PSA 的初粘力先增大后减小。在GH 加入量为0.8％（质量分数）时达到最佳值。

（2）持粘力则随着GH 加入量的增大而一直增大；

（3）而180°剥离强度只是在GH 加入量较少（≤0．4％）时有较小增长幅度，此后随着GH 含量的增大剥离强度整体呈递减趋势。

这主要是因为异氰酸酯固化剂GH 含有-NCO基团，-NCO基团可以与聚合物中的-OH发生交联反应，随着GH 加入量的增大，交联反应增强，交联密度增大，分子链的运动受到阻碍，PSA 的抗剪切能力和耐蠕变性得到改善，内聚力增强，从而持粘力得到提高。

而当固化剂加入量较大时，交联度和分子量过大，导致胶粘剂对基材的润湿性变差，同时由于交联使得分子的运动受到限制，使胶粘剂在基材上的流动性也变差，有效接触面积变小，粘附力也随之而减小，从而180°剥离强度呈递减趋势，剥离试验时破坏形式也从内聚破坏转为界面粘附破坏，当GH 加入量超过0.8％时基本都是界面粘附破坏。

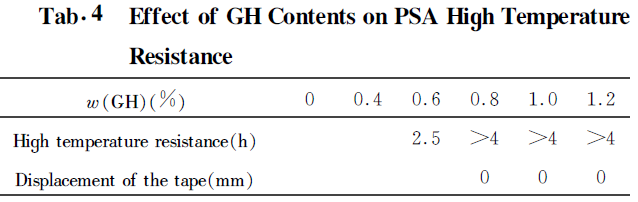

由Tab.4中可以看出，加入GH 能够显著提高胶粘剂的耐高温性，当GH 加入量超过0.8％时，实验胶带在100℃高温下悬挂4h 无位移，剥去胶带后，试验板上无残胶，耐高温性能优异。综合固化剂GH 对PSA 各种胶粘性和耐高温性的影响，可以得到GH 的最佳加入量为0.8％。

参考文献

尉晓丽，耐高温丙烯酸酯压敏胶的合成，高分子材料科学与工程，2013, 29（1）：5-9
