光/湿双固化胶UV-PUR的性能影响因子，C=C与NCO的最佳比例
湿固化反应型聚氨酯热熔胶(PUR-HMA)的初始粘接强度来自于其热塑冷固性能， 相对液体胶黏剂，它可以提供一定程度的初始粘接强度；然而在要求快速定位的实际应用里，这个初始粘结强度是远远不够的，往往会影响后续操作的速率。
因此，为了提高低粘度的PUR-HMA的初始粘接强度，光/湿双固化UV-PUR是其中一个研发方向。
光/湿双固化UV-PUR 热熔胶是以PU 预聚体为基体，可同时进行UV（紫外光）固化和湿固化的反应型热熔胶，由于UV 固化比湿固化快速、高效，故这两种固化方式是分阶段进行的。
其中UV 固化部分通常属于自由基聚合机制，湿固化部分通常属于硅氧烷型或异氰酸酯型的聚合机制。
那么，在设计UV-PUR时，UV固化部分和湿固化部分究竟选择怎样的比例合适？

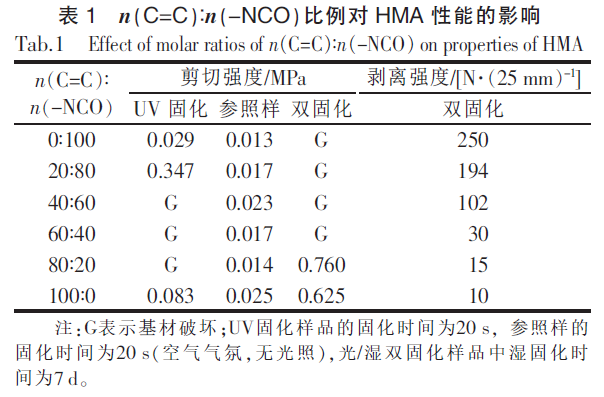

在其他条件不变的前提下，n(C=C):n(-NCO)比例对双固化HMA性能的影响如表1所示。
由表1可知：HMA在UV辐照下能短时间内完成光固化反应，从而有效提高了初始剪切强度，并且该剪切强度随C=C比例增加呈先升后降态势；而未经UV辐照过的参照样，其剪切强度（相对较低）随C=C比例增加而变化不大。
这是由于经UV辐照后， 光引发剂吸收了UV的辐射能，并短时间内通过自由基引发聚合，形成大分子聚合物；而未经UV辐照过的参照样，其初始剪切强度来自于HMA热塑冷固的物理固化过程，故参照样的剪切强度随C=C比例增加而变化不大。
由表1可知：双固化HMA的剪切强度和180°剥离强度随C=C比例增加而下降。这是由于当C=C和-NCO总量不变时，C=C比例越大，意味着HMA中-NCO比例越小， 并且链段的约束程度随C=C比例增多而变大，故-NCO发生反应、扩链和生成交联网状结构的概率下降（链段的活动、扩散以及对基材的浸润等约束程度变大）；
另外，随着C=C比例的不断增多，自由基引发C=C转化为C-C-时，胶膜收缩率增加， 即HMA对基材的附着力降低；
此外，C=C转化率不高导致固化胶膜的Mr（相对分子质量）相对较低。上述诸多因素共同作用的结果，导致双固化HMA的剪切强度和剥离强度随C=C比例增加而下降。
综合考虑，选择n(C=C):n(-NCO)=20∶80时较适宜， 此时双固化HMA的综合性能相对最好。
相关阅读
本站所有信息与内容，版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿，如读者对作品版权有疑议，请及时与我们联系，电话：025-85303363 QQ：2402955403。文章仅代表作者本人的观点，与本网站立场无关。转载本站的内容，请务必注明"来源：林中祥胶粘剂技术信息网（www.adhesive-lin.com）".
网友评论
加载中...
