由于环保的要求，溶剂型胶粘剂面临着越来越多的限制，水性胶粘剂则得到了越来越多的普及应用，成为大势所趋的技术方向。

但是，目前水性聚氨酯胶粘剂仍存在初粘力低、耐水性能差、耐热性能低等明显缺点。

针对以上问题，本文提供一种环保型的水性聚氨酯胶粘剂的制备方法，所制备的水性胶黏剂固含量高，具有突出的初黏力和剥离强度，还有较好的耐水性和热蠕变性能。胶水物理指标如下所示：

与市场上油性PU胶的性能对比，其结果如下：

从上表可见，该水性聚氨酯胶黏剂在初粘性和最终剥离强度上都表现出比油性聚氨酯胶黏剂优异的粘接性能。

在被水浸泡以及高温处理后，该水性胶的粘接强度同样比油性胶有较高的粘接力，也就意味着它有着更好的耐水性和耐热性。

这水性聚氨酯胶黏剂究竟是如何做到的呢？下面我们一一揭晓！

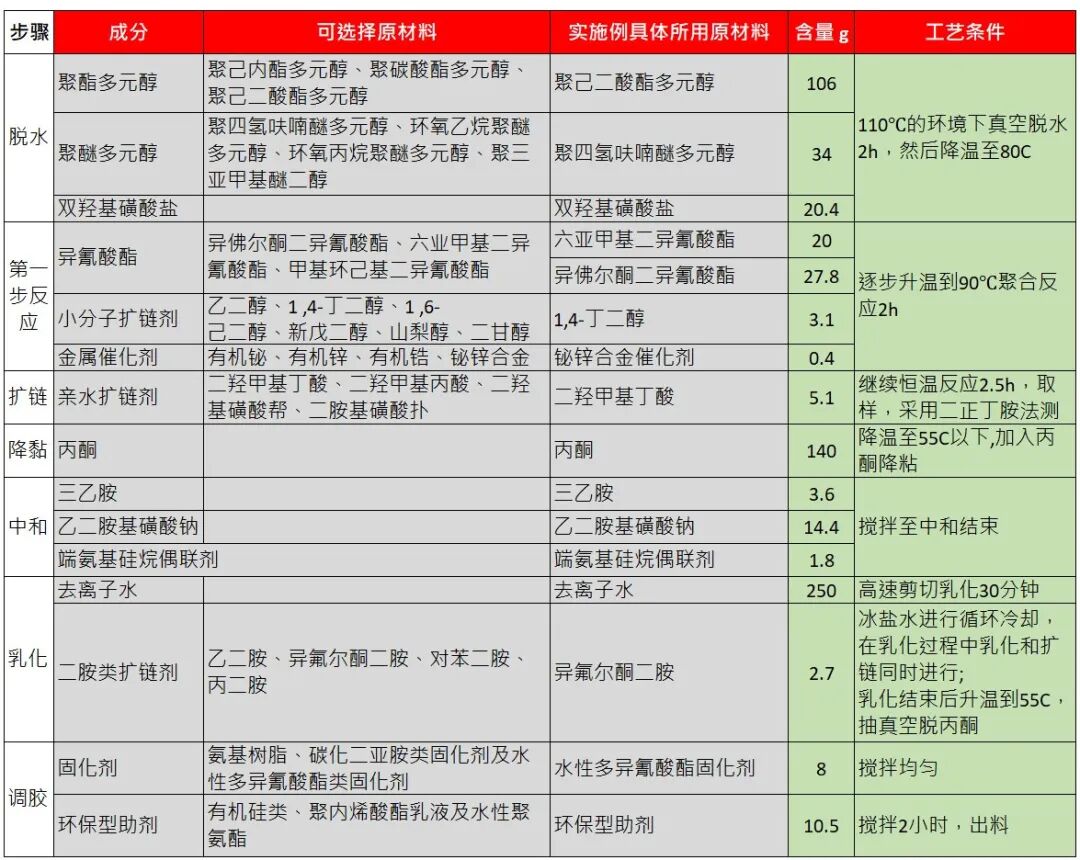

根据上表方法，即可制备出高含量、高性能的水性聚氨酯胶黏剂。

技术特点：

• 选择二羟甲基丁酸、乙二胺基磺酸盐等亲水性扩链剂，可实现高分子在水中的均匀分散，改善体系的相容性和可乳化性；



• 高分子主链中引入双羟基磺酸盐，以替代部分亲水扩链剂，可以提高乳液稳定性，耐水解性，同时提升产品的柔软性；



• 加入端氨基硅烷偶联剂，为了进一步提高产品的粘接牢度和耐化学介质性；



• 选择有机铋、铋锌合金等安全环保型催化剂，高选择性、高速率地生产水性聚氨酯，控制副反应，获得综合性能优异的高固含水性聚氨酯乳液；



• 配方中所用的丙酮，可以通过生产工艺实现回收再利用，减少环境污染，降低生产成本。
