常识

UV湿气双重固化压敏胶: 兼顾初粘力与最终强度的核心技术

来源：互联网2021年11月23日

阅读次数：次

如何让UV湿气固化压敏胶在拥有较高的初始粘结强度的同时，也能具备极高的最终粘接强度？

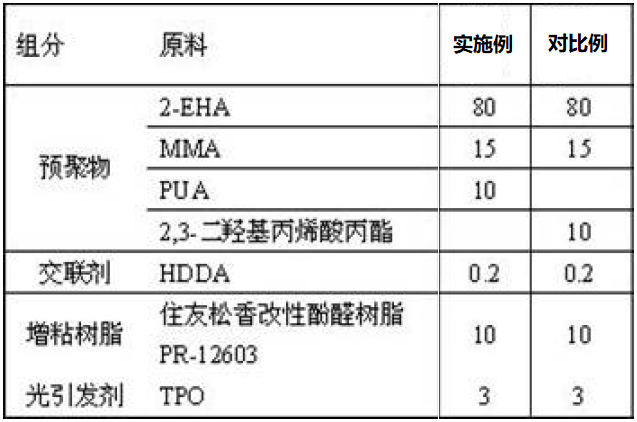

烟台德邦科技提供了其中一种技术路线，该路线下的UV湿气压敏胶成分主要由丙烯酸酯预聚物、交联剂、增粘树脂和光引发剂组成，如下表实施例所示：

该技术的核心关键在于丙烯酸酯预聚物！由两个反应步骤制备得到：

首先，制备异氰酸酯改性丙烯酸酯 PUA，主要由二异氰酸酯与2 ,3-二羟基丙烯酸丙酯以2：1的摩尔比反应而得，如下图所示：

接着，将上述PUA与丙烯酸酯粘性单体、丙烯酸酯内聚单体在热引发剂的作用下聚合反应生产表格中所示的丙烯酸酯预聚物，该预聚物的分子结构式如下所示：

其中，所述丙烯酸酯粘性单体为丙烯酸月桂酯LA、丙烯酸异辛酯2-EHA、丙烯酸丁酯BA、甲基丙烯酸异丁酯i-BMA等；所述丙烯酸酯内聚单体为甲基丙烯酸甲酯MMA、甲基丙烯酸乙酯EMA等。

研究者使用PET非离型膜和不锈钢基材来评估表格中实施例与对比例的粘接性能。将UV湿气双重固化压敏胶粘剂涂布于PET非离型膜上，胶膜厚度控制在100μm左右，使用波长为365nm 的UVLED面光源辐照2000mJ/cm2；将胶膜与不锈钢板贴合，置于25℃、50%相对湿度的恒温恒湿箱中不同时间。

结果发现其制备的UV湿气双重固化压敏胶在UV光照后，粘接剪切强度便能达到3.6MPa，再等待湿气固化6天，最终粘接强度可以高达8.2MPa。相比而言，对比例（纯UV胶黏剂）初始粘接强度虽然也是3.3MPa，但是其强度在后续6天内，基本维持不变。

总的来说，该款UV湿气双重固化胶黏剂主要是将丙烯酸酯压敏胶与湿气固化这两种技术合二为一，从而在具备高压敏性的同时通过湿气后固化兼备高本体强度，粘接性能更加优良、可靠。
