有机硅胶黏剂因其Si-O的重复结构而具有许多优异的性能，如耐高低温、耐候、耐老化、耐 腐蚀、低表面张力以及生理惰性等，从而使其在航空航天、电子电气、化工、 交通运输、医疗卫生、日常生活等方面均已得到了广泛的应用。

那么，有机硅胶黏剂是否可以实现UV光湿双重固化？

答案当然是可以的！

UV光湿双重固化胶黏剂的常见类型是聚氨酯丙烯酸酯型：通过把端NCO基聚氨酯与羟基丙烯酸酯反应而得到高分子链上既有-NCO湿气反应基团，又有可以被UV光固化的C=C双键基团的光湿双重固化预聚物。

那么，UV光湿双重固化的有机硅胶黏剂该如何制备呢？

以下是其中一种技术路径：

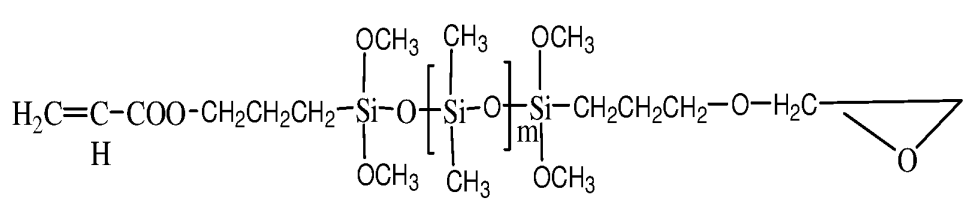

上图即为UV光湿双重固化有机硅胶黏剂中主要树脂成分的结构示意图：它的UV光固化来自于C=C双键，湿气固化功能来自于Si-OCH3 硅氧烷。

该树脂的制备离不开以下三种原材料：

• γ-缩水甘油醚氧丙基三甲氧基硅烷，

• γ-甲基丙烯酰氧基丙基三甲氧基硅烷，

• 端羟基硅油

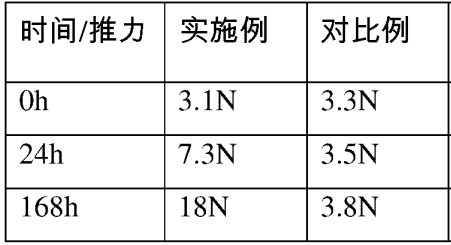

该预聚物所制备的UV光湿双重固化有机硅胶黏剂的性能如下所示：

在紫外光照射后，就能立即表现出一定的初始粘结力3.1N，随着时间的推移，粘接力会进一步增强，168小时候可以高达18N。

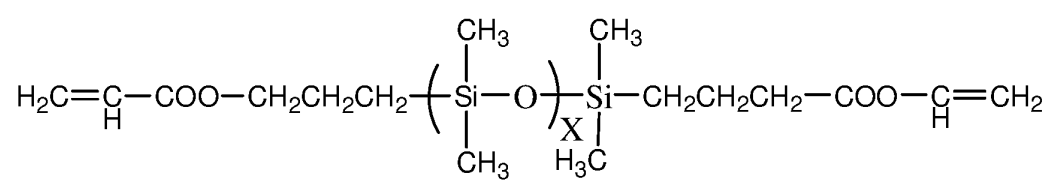

对比例中，使用的树脂结构如下所示：

整个分子链上只有C=C双键，并无可以湿气固化的硅氧烷基团。从表格可见，对比例仅UV照射后，也有了3.3N的粘接力，但是随着时间的推移，粘接力并无太明显的变化。

由此可见，该款有机硅胶黏剂的确拥有优异的UV光湿双重固化的功能。
