目录

一、环氧丙烯酸酯原材料

1、双酚A型环氧

2、酚醛环氧

3、邻甲基酚醛环氧

二、聚氨酯丙烯酸酯原材料

4、聚醚多元醇

5、聚酯二元醇

6、聚碳酸酯二元醇

一

双酚A型环氧

双酚A型环氧树脂由双酚A与过量的环氧氯丙烷及碱催化聚合而成，属于缩聚反应，总反应式如下：

结构式如下：

双酚A型环氧树脂的各结构单元赋予树脂功能：

1、环氧基和羟基赋予树脂反应性

2、羟基是极性基团，有助于提高浸润性和粘附力；

3、醚键和C-C键使大分子具有柔顺性；

4、苯环赋予聚合物以耐热性和刚性；

5、-C-O-键的键能高，从而提高了耐碱性。

具体反应分解过程：

经过开环、闭环的循环过程，最后反应成环氧树脂的大分子：

备注：

⑴ n＝0～2，低相对分子质量，室温下为液体。

⑵ n＝2～5，中等相对分子质量，室温下为固体，软化点为50℃～90℃

⑶ n＞5， 高相对分子质环氧值指标为0.48～0.54mol/100g量，室温下为固体，软化点＞100℃。

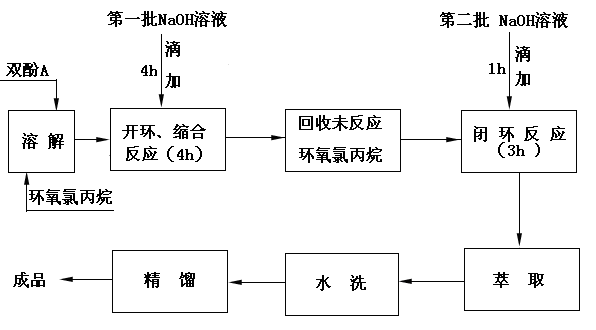

工艺流程：

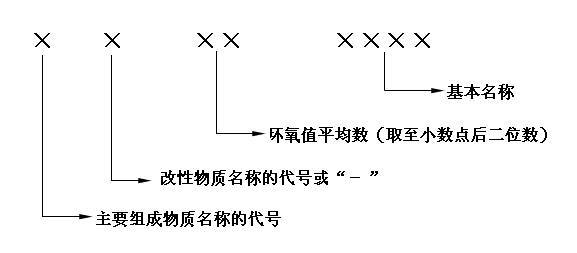

双酚A环氧树脂命名：

E-51环氧树脂，环氧值指标为0.48～0.54mol/100g

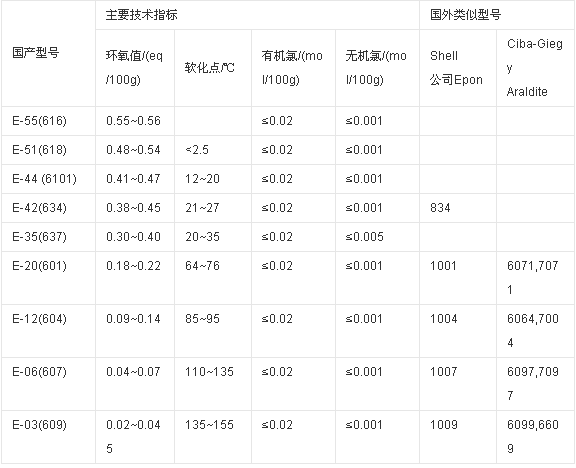

国产双酚A环氧树脂技术指标介绍：

二

酚醛环氧

在酸性介质中苯酚与甲醛进行缩聚反应得到线型酚醛树脂，再与过量环氧氯丙烷在氢氧化钠存在下缩聚反应制得。结构式如下：

酚醛环氧树脂与双酚A型环氧树脂相比，由于分子结构中含有2个以上的环氧基，固化后交联密度高，产品的耐热性、耐溶剂性、耐化学药品性及尺寸稳定性，都会相对提高。但是，产品脆性会增大，与铜箔的粘合性有所降低。

目前最常用的酚醛型环氧树脂F-51。

三

邻甲基酚醛环氧

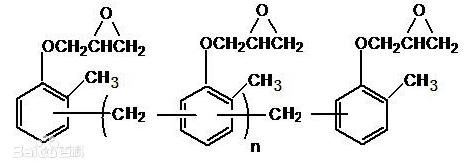

在酸性介质中邻甲基苯酚与甲醛进行缩聚反应得到线型酚醛树脂，再与过量环氧氯丙烷在氢氧化钠存在下缩聚反应制得。结构式如下：

邻甲酚型酚醛环氧树脂与苯酚型酚醛环氧树脂基本相同，只是在苯环邻位上有甲基存在，在耐水性和熔融粘度等方面优于前者。

四

聚醚多元醇

聚醚多元醇指含有2个以上羟基的醇（起始剂）与PO/EO开环聚合而成。

的具有数百或数千分子量的末端含羟基的化合物。

聚醚多元醇的官能度取决于起始剂的官能度。

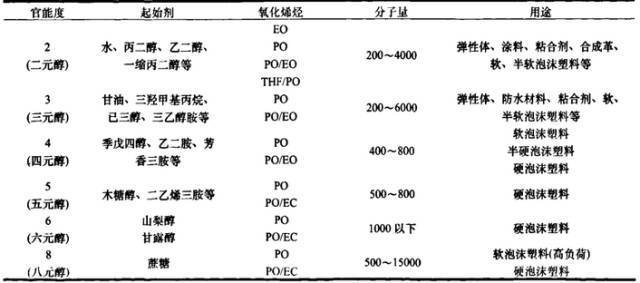

常见起始剂种类：

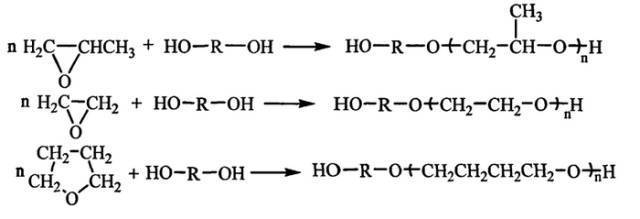

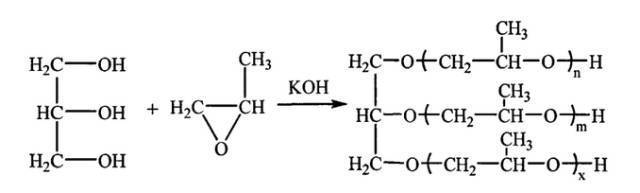

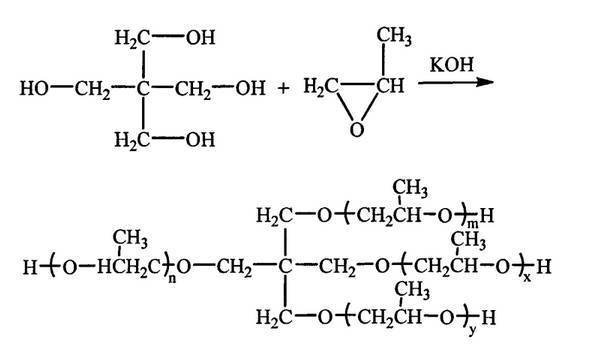

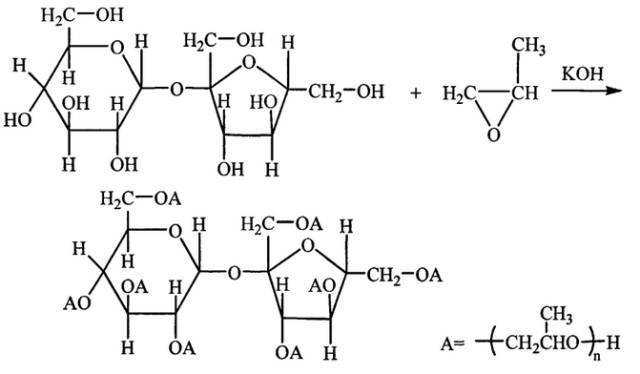

反应过程：

五

聚酯二元醇

合成原料1：二元酸或酸酐

主要有苯酐（PA）、间苯二甲酸（IPA）、对苯二甲酸（PTA）、丁二酸、 戊二酸、己二酸（AA）、庚二酸、辛二酸。

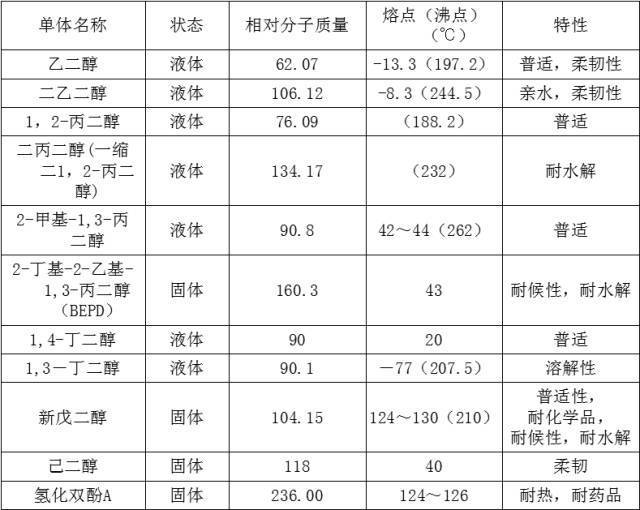

合成原料2：二元醇

乙二醇，1,2-丙二醇，1,3-丙二醇，1,4-丁二醇，1,2-丁二醇，1,3-丁二醇，2-甲基-1,3-丙二醇（MPD），新戊二醇（2,2-二甲基-1，3-丙二醇，NPG）， 1,5-戊二醇，1,6-己二醇（1,6-HDO）。

一个聚酯树脂配方中，若要使聚酯性能优异，多种醇和酸要配合使用，以使其硬度、柔韧性、附着力、抗冲击性以及成本达到平衡。

六

聚碳酸酯二元醇

用聚碳酸酯制备的聚氨酯具有优良的耐候性、耐化性、耐水解特性和耐磨性。

常规方法：酯交换法

以碳酸二甲酯或碳酸二苯酯为原料，和脂肪族二元醇进行酯交换和缩合反应。

反应方程式：

主要原材料：

1、碳酸酯

碳酸二甲酯，碳酸二乙酯，碳酸乙烯酯，碳酸二丙酯、碳酸二苯酯；

2、二元醇

1,3-丙二醇、新戊二醇、1,4-丁二醇、3-甲基-1,5-戊二醇、1,6己二醇等；

3、催化剂类型

碱金属催化剂、有机金属催化剂、有机胺类催化剂等。

来源：博兴材料、新材料产业联盟
