V-PSA 曝光制程主要可分为两种固化光源，分别为汞灯及LED 灯源。

汞灯源光谱波峰分布广，分散在UVB+UVC (240~320nm)，属于较高能量、低波长紫外光，耗能较高，曝光前须先预热，灯泡寿命短且含有毒金属易产生污染。

LED灯源方面，光谱分布窄多为UVA，波段单一 (365nm, 395nm, 405nm)，耗能低，曝光前机器不须先预热，灯泡寿命长，统整如下表。

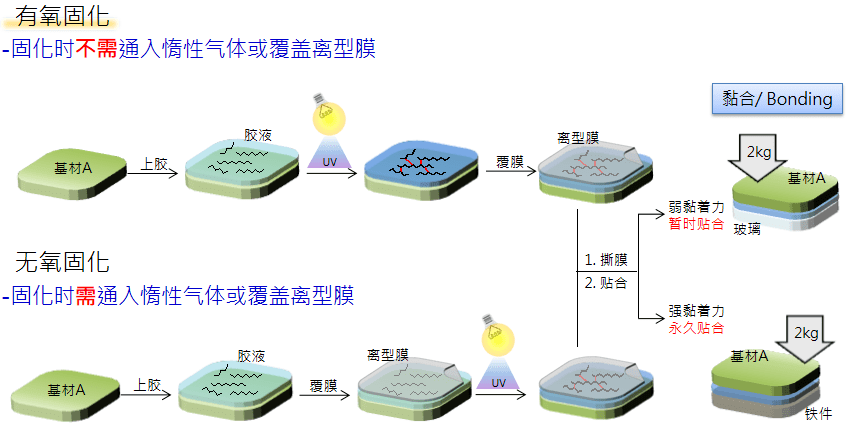

光固化胶粘剂根据固化环境不同，可主要分成有氧固化及无氧固化，如下图示。

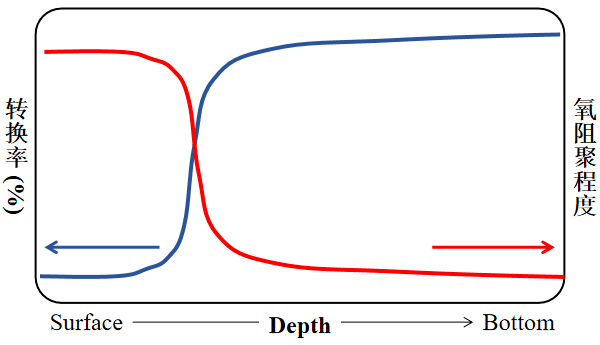

其中在有氧固化的操作过程中，与空气直接接触的胶面会依据氧气在胶体中扩散深浅产生程度不同的氧阻聚现象。

氧阻聚现象为自由基聚合反应中常见的现象，成因为氧气分子会跟光裂解的自由基结合，造成淬息或终止，进而影响胶体固化程度。

有氧固化由于无须通入惰性气体或覆盖离型膜，可降低自动化生产成本以及提升制程效率。以机壳组装为例，若能以自动化点胶取代人工贴胶作业， 一来可提升生产效率，二来可降低人力成本。

02

解决方案

Solution

LED 由于光谱单一、能量较低，氧阻聚的现象较汞灯固化来的明显且严重。因此 为克服LED有氧固化的氧阻聚现象，提供以下三个解决方案：

1

光引发剂系统可以选用

Norrish Type II

搭配长兴ETERCURE 64 三级胺共引发剂系列产品

夺氢型的引发剂组合可有效抑制氧自由基的粹息作用，达到抗氧阻聚的效果。

2

胶水配方采用双固化设计

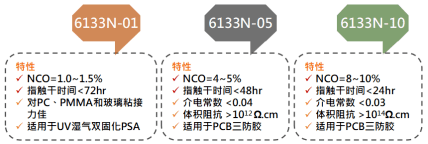

(a) UV+湿气固化推荐

ETERCURE 6133N-01、

ETERCURE 6133N-05、

ETERCURE 6133N-10

透过树脂内残留的NCO官能基与环境中水气反应进而达到后固化的交联效果，提升整体胶体强度。

(b) UV+阳离子固化推荐

ETERCURE DR-U084、

ETERCURE 6270、

ETERCURE 6278

树脂同时有环氧以及丙烯酸官能基，利用不受氧阻聚影响的阳离子后固化体系提升胶体的强度。

3

采用主链结构间分子作用力较强的寡聚物作为胶水配方主体树脂，推荐

ETERCURE 61217、

ETERCURE 61381

利用树脂主链间较强的作用力，减少LED固化下的氧阻聚情况，搭配夺氢型引发剂可达到粘接力 >2000gf/inch、初粘力 >1800gf/inch2的PSA性能且不会有残影及残胶的现象。

本公司致力于开发有氧固化的树脂及配方，有氧固化的产品优势在于能够简化生产工艺、提升自动化生产效率、降低生产成本以及提升产线设计上的自由度。

主要应用领域：电子胶、光学胶等。
