1. 光刻胶：半导体的“微观雕刻师”（最“高冷”，离日常远但最关键）

很多人听名字以为是“光刻用的胶水”，其实它跟“粘东西”半毛钱关系没有，反而更像“精准的模板颜料”。

简单说，光刻胶是对光超级敏感的特殊化学材料，核心作用是“雕刻微观图案”——比如手机芯片、电脑处理器里的微小电路，就是靠它一步步“印”上去的。

✅ 通俗类比：就像咱们小时候玩的“镂空模板画画”，光刻胶是涂在硅片（芯片原材料）上的“颜料”，光线透过镂空的“电路模板”照射它，照射到的地方会发生化学反应，再经过冲洗、刻蚀，就能把模板上的电路图案精准复制到硅片上，完成芯片的核心雕刻。

✅ 常见场景：只出现在高端电子领域——手机/电脑芯片、显示屏（LCD/OLED）、人工智能芯片、5G芯片，是半导体制造的“核心命脉”，少了它就造不出芯片。

2. 胶粘剂：万物的“万能连接器”（最接地气，每天都能见到）

这个最简单，就是咱们平时说的“胶水、粘合剂”，核心作用只有一个——把两个或多个物体牢牢粘在一起，而且是“非金属的连接媒介”（区别于螺丝、焊接）。

胶粘剂的范围极广，成分也多样，不管是软的、硬的、金属的、塑料的，它都能想办法粘住，主打一个“万能适配”。

✅ 通俗类比：就像家里的“双面胶、502胶水”，只不过工业上的胶粘剂更厉害——能粘汽车风挡、粘建筑玻璃幕墙、粘飞机的复合材料，日常的能粘纸张、粘快递盒子、粘家具。

✅ 常见场景：无处不在——办公用的胶水/胶带、快递盒的封箱胶、汽车内饰组装、建筑玻璃粘接、家里的家具维修，甚至医用胶带、伤口粘合剂，都属于胶粘剂。

3. 电子胶：胶粘剂里的“专业细分选手”（专属电子领域，主打“精准适配”）

重点来了：电子胶不是独立于胶粘剂的新东西，而是“胶粘剂的一个细分品类”——专门为电子领域量身定制，主打“适配电子元件的特殊需求”。

普通胶粘剂只需要“粘得牢”，但电子胶不一样，它不仅要粘得牢，还要满足电子领域的特殊要求——比如耐高温（芯片工作时会发热）、耐潮湿、绝缘（防止电路短路）、甚至导电/导热（传递电流/热量）。

✅ 通俗类比：就像“普通厨师和专业厨师”——普通胶粘剂是“家常菜厨师”，能满足日常需求；电子胶是“星级酒店的专业厨师”，只做“电子领域的专属菜品”，要求更苛刻、功能更精准。

✅ 常见场景：只出现在电子相关产品中——手机内部的芯片封装（粘芯片和电路板）、电路板的绝缘密封、LED灯的防水粘接、耳机的零部件固定，核心是“服务电子元件，保障其正常工作”。

4. 高性能薄膜：电子元件的“防护+辅助高手”（长得像塑料片，功能不简单）

高性能薄膜，顾名思义，是厚度极薄（通常几微米到几百微米）、性能优异的特殊薄膜材料，核心作用是“防护+辅助”——不是粘东西，也不是雕刻图案，而是给电子元件“穿一层保护衣”，同时辅助其实现特定功能。

它的“高性能”体现在：耐高温、耐磨损、绝缘、透光、甚至能导电、导热，根据需求定制不同功能，是电子领域的“隐形防护者”。

✅ 通俗类比：就像手机的“钢化膜”——既能保护手机屏幕不被刮花，又不影响屏幕透光、触摸；高性能薄膜就是电子元件的“钢化膜+功能膜”，比如芯片上的“绝缘膜”（防止短路）、显示屏上的“透光膜”（保证显示清晰）、电池上的“隔离膜”（防止漏电）。

✅ 常见场景：电子、新能源领域为主——手机/电脑显示屏的保护膜、芯片的绝缘膜、锂电池的隔离膜、太阳能面板的透光膜，也用于高端包装（比如食品的真空包装膜）、医疗领域（比如医用防护膜）。

第二步

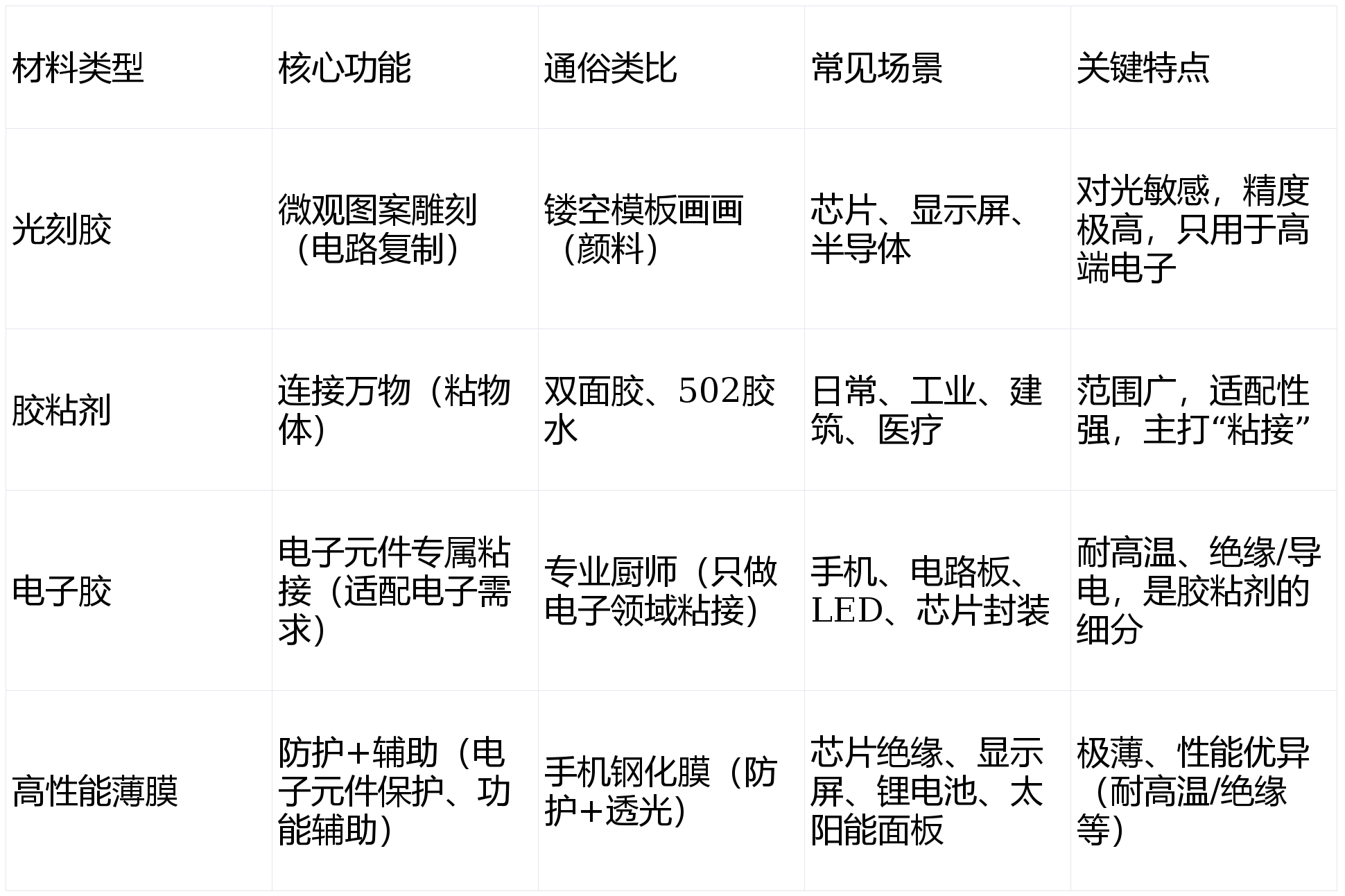

一张表分清四个领域的核心区别

第三步

重点！它们之间的“隐藏关联”，潜移默化不分家

虽然四个材料的功能、用途天差地别，但它们并不是“毫无交集”——反而在原材料、技术、应用场景上，悄悄联动，甚至“相互依赖”，这也是很多人分不清它们的原因。

关联1：电子胶 ≠ 胶粘剂，但电子胶是“胶粘剂的亲儿子”（最直接的关联）

这是最容易理清的一层关系：电子胶属于胶粘剂的细分品类，就像“苹果属于水果”一样，是“大类别里的小分支”。

它们的核心共性是“都能粘东西”，区别只是“应用场景和要求不同”：普通胶粘剂面向所有领域，要求简单（粘得牢）；电子胶只面向电子领域，要求苛刻（耐高温、绝缘等）。

比如：手机里粘芯片的“电子胶”，本质上还是胶粘剂，但它比普通的502胶水，多了“绝缘、耐高温、不腐蚀芯片”的特殊性能，是专门定制的“高端胶粘剂”。

关联2：原材料交叉，“你有的原料，我也能用”

四个材料看似无关，但在核心原材料上，有很多“重合之处”——比如一些关键的化学原料，既能用于光刻胶，也能用于电子胶、普通胶粘剂；一些高分子材料，既能做高性能薄膜，也能做胶粘剂的核心成分。

举两个通俗例子：

1. 光引发剂：既是光刻胶的核心原料（让光刻胶对光敏感，实现图案雕刻），也是“光固化电子胶”“光固化胶粘剂”的核心原料（让胶水在光照下快速固化，粘得更牢、更快）；

2. 高分子树脂：既能作为光刻胶的“基础成分”（决定光刻胶的精度），也能作为胶粘剂、电子胶的“粘料”（决定粘接强度），还能用于制作高性能薄膜（决定薄膜的耐高温、绝缘性能）。

简单说，很多原材料厂商，既能给光刻胶企业供货，也能给胶粘剂、电子胶、高性能薄膜企业供货——它们共享一条“原材料供应链”。

关联3：技术工艺相通，“你会的技术，我能借鉴”

在生产、加工工艺上，四个材料也有很多“相通之处”，甚至可以“相互借鉴”，比如：

1. 涂布工艺：光刻胶需要“均匀涂在硅片上”（保证电路图案精准），电子胶需要“均匀涂在电子元件上”（保证粘接牢固、不漏电），高性能薄膜需要“均匀涂覆成型”（保证薄膜厚度一致、性能均匀）——三者用到的“涂布技术”原理基本一致，只是精度要求不同（光刻胶精度最高，薄膜次之，电子胶相对低一些）；

2. 固化技术：光刻胶靠“光化学反应固化”（实现图案定型），电子胶、部分胶粘剂也靠“光固化技术”（实现快速粘接），甚至一些高性能薄膜的“成型工艺”，也借鉴了光刻胶的“光固化原理”，让薄膜的性能更稳定。

关联4：应用场景联动，“分工协作，缺一不可”

最关键的一点：在同一个电子产品里（比如手机），四个材料可能会“同时出现”，分工协作，共同完成产品的生产——它们是“同一个产业链上的不同选手”。

以手机为例，咱们拆解一下它们的“配合”：

1. 光刻胶：用于制作手机芯片、手机显示屏的电路图案（没有它，芯片、显示屏就造不出来）；

2. 高性能薄膜：用于手机显示屏的“保护屏”（透光、耐磨）、芯片的“绝缘膜”（防止短路）、电池的“隔离膜”（防止漏电）；

3. 电子胶：用于粘接手机芯片和电路板（耐高温、绝缘，防止芯片脱落、短路）、粘接显示屏和手机外壳（防水、防震）、密封手机内部的零部件（防止进水、进灰尘）；

4. 普通胶粘剂：用于手机外壳的组装、手机包装盒的粘接（比如快递盒的封箱胶）。

一句话总结：一部手机，从核心芯片到外壳包装，从内部零部件到外部保护，都离不开这四个材料的“分工协作”——它们看似独立，却共同支撑着电子产业的发展。

最后总结

1. 区别：四个材料各司其职——光刻胶“雕刻芯片”，胶粘剂“粘万物”，电子胶“专粘电子元件”，高性能薄膜“保护电子元件”；电子胶是胶粘剂的细分，另外三个是完全独立的领域；

2. 关联：原材料交叉、技术相通、应用联动，看似不相关，实则在电子产业链里“悄悄配合”，缺一不可；

3. 通俗记法：光刻胶是“芯片雕刻师”，胶粘剂是“万能连接器”，电子胶是“电子专属连接器”，高性能薄膜是“电子防护衣”，它们既是“独立个体”，也是“产业伙伴”。
