让思考碰撞出更多绚烂火花，让思维腾飞出无限可能。
24K硬质干货，引爆您的知识库。请看今日小编推荐！
新型聚氨酯胶辊的应用
作者：李衍田
(淄博银仕来纺织有限公司,山东淄博，255213)
来源：棉纺织技术 2019年第1期
探讨新型聚氨酯胶辊应用效果。对比了新型聚氨酯胶辊与丁腈胶辊的使用方法、成纱质量，总结出聚氨酯胶辊在回磨周期、摇架压力、能耗等方面的优势，以及胶辊磨砺、抛光时间等对成纱质量的影响。认为：优质纺纱专件器材及新科技产品的应用不仅能明显改善纺纱质量，同时还能降低生产成本，具有较高的性价比。
新型聚氨酯胶辊；丁腈胶辊；磨砺质量；抛光时间；成纱质量
随着现代纺织科技的快速发展和市场竞争的日渐残酷,企业必须高度重视并切实做好节能减耗工作，广泛使用新型节能降耗产品已成为必然。胶辊作为关键的纺纱牵伸专件，在稳定和提高纺纱质量、提升生产效率、降低生产成本等方面发挥着重要的作用。人们对聚氨酯胶辊的研究已经经历了大约10年时间，但存在诸多技术瓶颈，如易产生气孔、发生硬度变化、不好磨砺等。我公司经过多种聚氨酯胶辊使用对比，发现浙江一家公司的新型聚氨酯胶辊具有明显优势。
经过在纯棉集聚纺品种上的推广应用实践，新型聚氨酯胶辊能够明显减轻胶辊房的劳动强度和机物料成本。同时在车间温湿度发生变化的情况下，纺纱生产未出现“硬头”、缠绕现象，提高了成纱生产效率，减少了由于缠绕造成的胶辊损坏数量。其优良的握持性能，在相同的工艺条件和质量要求下，可以降低摇架压力，节能降耗。其耐磨性也远远优于丁腈胶辊，能大幅度延长胶辊的使用周期，减轻胶辊房工作量。具体对比情况如下。

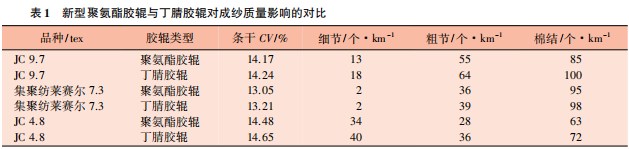

新型聚氨酯胶辊具有软弹性高的特点，可明显改善所纺纱线的条干水平。尤其适合集聚纺、大牵伸工艺、压力棒工艺。在同样使用条件下，新型聚氨酯胶辊的硬度低于丁腈胶辊，其质量改善效果明显。相同邵尔A硬度的两种胶辊的纺纱质量对比如表1所示。
胶辊的磨砺方法分为粗磨、细磨和精磨。磨砺质量是决定纺纱性能的关键，通过磨砺提高胶辊的表面光滑度和纺纱性能。一次磨削量与抛光时间直接影响胶辊表面的粗糙度，从而影响成纱指标。以集聚纺纯棉9.8 tex品种为例，我们分别改变磨削量和抛光时间，对比成纱质量指标的变化，具体结果如表2和表3所示。

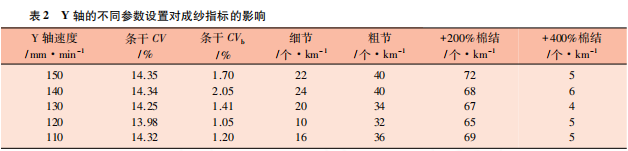

Y轴速度越低，一次磨削量越少，从表2中可以看出，Y轴速度为120 mm/min时的成纱质量指标较好。

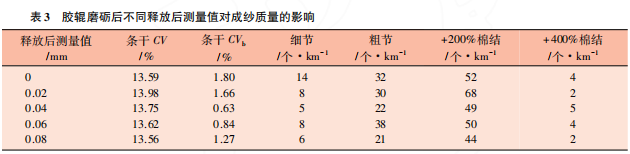

抛光时间愈长，胶辊温度愈高，胶辊磨砺后，释放后测量值愈大。由表3可以看出，当释放后测量值在0.04 mm时的成纱质量指标相对较好。
综上所述，通过与同硬度丁腈胶辊的性价比分析以及在多品种推广中的实际表现来看，新型聚氨酯胶辊在提高纺纱质量、提升生产效率、降低生产成本、稳定生产等方面均表现了优势。在使用过程中，其良好的耐磨性、优异的握持性能，可明显改善纱线条干CV值及常发性纱疵，可适应集聚纺、赛络纺、赛络集聚纺、转杯纺等纺纱工艺，对纺纱牵伸技术工艺的优化和提升具有积极作用。
为方便阅读，本文移除了脚注。如有需要，请参阅《棉纺织技术》2019年第1期。
让思考碰撞出更多绚烂火花，让思维腾飞出无限可能。
24K硬质干货，引爆您的知识库。请看今日小编推荐！
新型聚氨酯胶辊的应用
作者：李衍田
(淄博银仕来纺织有限公司,山东淄博，255213)
来源：棉纺织技术 2019年第1期
探讨新型聚氨酯胶辊应用效果。对比了新型聚氨酯胶辊与丁腈胶辊的使用方法、成纱质量，总结出聚氨酯胶辊在回磨周期、摇架压力、能耗等方面的优势，以及胶辊磨砺、抛光时间等对成纱质量的影响。认为：优质纺纱专件器材及新科技产品的应用不仅能明显改善纺纱质量，同时还能降低生产成本，具有较高的性价比。
新型聚氨酯胶辊；丁腈胶辊；磨砺质量；抛光时间；成纱质量
随着现代纺织科技的快速发展和市场竞争的日渐残酷,企业必须高度重视并切实做好节能减耗工作，广泛使用新型节能降耗产品已成为必然。胶辊作为关键的纺纱牵伸专件，在稳定和提高纺纱质量、提升生产效率、降低生产成本等方面发挥着重要的作用。人们对聚氨酯胶辊的研究已经经历了大约10年时间，但存在诸多技术瓶颈，如易产生气孔、发生硬度变化、不好磨砺等。我公司经过多种聚氨酯胶辊使用对比，发现浙江一家公司的新型聚氨酯胶辊具有明显优势。
经过在纯棉集聚纺品种上的推广应用实践，新型聚氨酯胶辊能够明显减轻胶辊房的劳动强度和机物料成本。同时在车间温湿度发生变化的情况下，纺纱生产未出现“硬头”、缠绕现象，提高了成纱生产效率，减少了由于缠绕造成的胶辊损坏数量。其优良的握持性能，在相同的工艺条件和质量要求下，可以降低摇架压力，节能降耗。其耐磨性也远远优于丁腈胶辊，能大幅度延长胶辊的使用周期，减轻胶辊房工作量。具体对比情况如下。
新型聚氨酯胶辊具有软弹性高的特点，可明显改善所纺纱线的条干水平。尤其适合集聚纺、大牵伸工艺、压力棒工艺。在同样使用条件下，新型聚氨酯胶辊的硬度低于丁腈胶辊，其质量改善效果明显。相同邵尔A硬度的两种胶辊的纺纱质量对比如表1所示。
胶辊的磨砺方法分为粗磨、细磨和精磨。磨砺质量是决定纺纱性能的关键，通过磨砺提高胶辊的表面光滑度和纺纱性能。一次磨削量与抛光时间直接影响胶辊表面的粗糙度，从而影响成纱指标。以集聚纺纯棉9.8 tex品种为例，我们分别改变磨削量和抛光时间，对比成纱质量指标的变化，具体结果如表2和表3所示。
Y轴速度越低，一次磨削量越少，从表2中可以看出，Y轴速度为120 mm/min时的成纱质量指标较好。
抛光时间愈长，胶辊温度愈高，胶辊磨砺后，释放后测量值愈大。由表3可以看出，当释放后测量值在0.04 mm时的成纱质量指标相对较好。
综上所述，通过与同硬度丁腈胶辊的性价比分析以及在多品种推广中的实际表现来看，新型聚氨酯胶辊在提高纺纱质量、提升生产效率、降低生产成本、稳定生产等方面均表现了优势。在使用过程中，其良好的耐磨性、优异的握持性能，可明显改善纱线条干CV值及常发性纱疵，可适应集聚纺、赛络纺、赛络集聚纺、转杯纺等纺纱工艺，对纺纱牵伸技术工艺的优化和提升具有积极作用。
为方便阅读，本文移除了脚注。如有需要，请参阅《棉纺织技术》2019年第1期。
加载中...
