让思考碰撞出更多绚烂火花,让思维腾飞出无限可能。
24K硬质干货,引爆您的知识库。请看今日小编推荐!
不同扩链剂对聚醚/聚合MDI体系的影响
作者:白广平
(山西潞安晋安矿业工程有限责任公司,山西 长治 046032)
来源:煤 2018年第9期
扩链剂;聚氨酯;力学性能
乙二醇,分析纯,分子量62.07,天津市天力化学试剂有限公司;1,4-丁二醇,分析纯,分子量90.12,天津市永大化学试剂有限公司;一缩二乙二醇,分析纯,分子量106.12,天津市永大化学试剂有限公司;三乙二醇,分析纯,分子量150.7,天津市致远化学试剂有限公司;聚乙二醇400,平均分子量380~420,天津市天力化学试剂有限公司;多亚甲基多苯基异氰酸酯(聚合MDI),万华化学股份有限公司;聚醚305,工业级,河北亚东化工集团有限公司;聚醚204,工业级,佳化化学股份有限公司;其它助剂。101-1型电热鼓风干燥箱,北京科伟永兴仪器有限公司;DV-1旋转式智能数显粘度计,上海群昶科学仪器有限公司;WAW-300D系列电液伺服万能试验机,济南时代试金试验机有限公司。
取按一定配比的聚醚体系的组合料,在其中分别加入不同含量的扩链剂,与一定配比的聚合MDI(PM-200)体系的组合料,按体积比1∶1,进行制取样块,在环境温度(23±2)℃,相对湿度(50±5)%下放置72 h后进行测试。
根据GB/T 2567-2008 测试试样压缩强度,在济南时代试金试验机有限公司生产的WAW-300D系列电液伺服万能试验机上进行压缩强度力学性能试验。

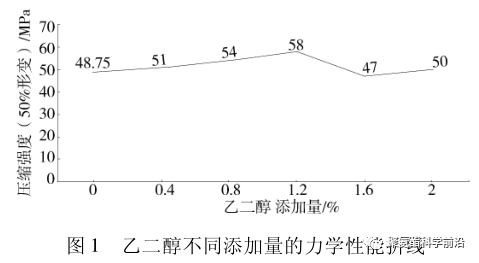

由乙二醇和多亚甲基多苯基异氰酸酯构成的硬链段,乙二醇不同添加量对聚醚/聚合MDI体系聚氨酯压缩强度力学性能影响,如图1所示。
从图1可以看出,随着添加量的增加,压缩强度是先增大后减小,在1.2%的添加量时有较好的效果。
2.2 1,4-丁二醇不同添加量对聚氨酯性能的影响
由 1,4-丁二醇和多亚甲基多苯基异氰酸酯构成的硬链段,1,4-丁二醇不同添加量对聚醚/聚合MDI体系聚氨酯压缩强度力学性能影响,如图2所示。
从图2可以看出,随着添加量的增加,压缩强度趋势是减小的。
2.3 一缩二乙二醇不同添加量对聚氨酯性能的影响
由一缩二乙二醇和多亚甲基多苯基异氰酸酯构成的硬链段,一缩二乙二醇不同添加量对聚醚/聚合MDI体系聚氨酯压缩强度力学性能影响,如图3所示。
从图3可以看出,随着添加量的增加,压缩强度是先减小后增大,再减小,但总体趋势是减小的。
2.4 三乙二醇不同添加量对聚氨酯性能的影响

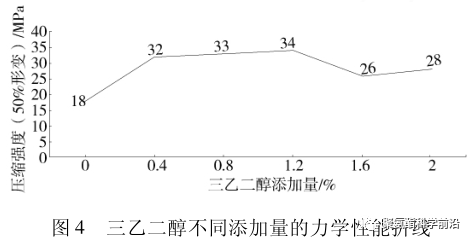

由三乙二醇和多亚甲基多苯基异氰酸酯构成的硬链段,三乙二醇不同添加量对聚醚/聚合MDI体系聚氨酯压缩强度力学性能影响,如图4所示。
从图4可以看出,随着添加量的增加,压缩强度是先增大后减小,在1.2%的添加量时有较好的效果。
2.5 聚乙二醇400不同添加量对聚氨酯性能的影响

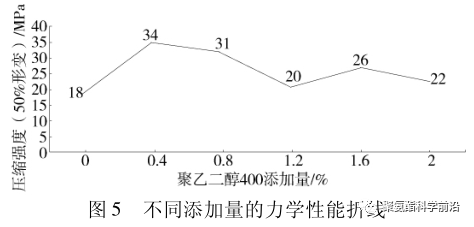

由聚乙二醇400和多亚甲基多苯基异氰酸酯构成的硬链段,聚乙二醇400不同添加量对聚醚/聚合MDI体系聚氨酯压缩强度力学性能影响,如图5所示。
从图5可以看出,随着添加量的增加,压缩强度是先增大后减小,在0.4%的添加量时有较好的效果。
为方便阅读,本文移除了脚注。如有需要,请参阅《煤》2018年第9期。
本站所有信息与内容,版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿,如读者对作品版权有疑议,请及时与我们联系,电话:025-85303363 QQ:2402955403。文章仅代表作者本人的观点,与本网站立场无关。转载本站的内容,请务必注明"来源:林中祥胶粘剂技术信息网(www.adhesive-lin.com)".
©2015 南京爱德福信息科技有限公司 苏ICP备10201337 | 技术支持:建站100
