聚氨酯塑胶；运动跑道；耐候性；稳定剂

1 研究方法
    为研究聚氨酯塑胶运动跑道耐候性，选取某工厂生产的聚氨酯试片，放在户外透明玻璃罩中的暴露台上，为保证试片在阳光下暴露完全，防止风雨因素影响，令台面呈45℃仰角，根据暴晒试片与参考试片的反差，对比灰色色标样卡，记录试片变色情况。为增强聚氨酯塑胶跑道的耐候性，以基于紫外光吸收剂与抗氧剂的稳定剂作为添加材料，研究聚氨酯的耐黄变性能与物理机械性能。

2 聚氨酯塑胶耐候性老化分析

2.1 耐黄变性能探析

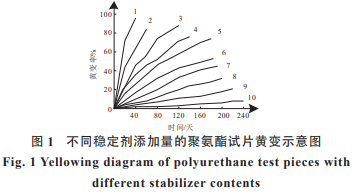

    将紫外光吸收剂与抗氧剂加入聚氨酯塑胶配方，制备出相应的10个聚氨酯试片，将试片暴露在阳光下，通过记录不同紫外光吸收剂与抗氧剂量下试片的黄变情况，图1为试片紫外光老化阶段的黄变程度。

    图1中，试片编号为1、2、3、4、5、6属于单一型稳定剂：1号试片不添加稳定剂，2号试片添加1.2%UV531，3号试片添加1.2%UV-P，4号试片添加1.2%UV9，5号试片添加1.2% 264型号抗氧剂，6号试片添加1.2%UV-531、1.2%UV-P与1.2%UV-9混合物；试片编号为7、8、9、10属于混合型稳定剂：7号试片添加1.2% 264型号抗氧剂与1.2%UV-P混合物，8号试片添加1.2% 264型号抗氧剂与1.2%UV-9混合物，9号试片添加1.2% 264型号抗氧剂与1.2%UV-531混合物，10号试片添加1.2% 264型号抗氧剂、1.2%UV-531、1.2%UV-P与1.2%UV-9混合物。

    从图1可知，抗氧剂与所有紫外光吸收剂的混合添加形式具有最理想的黄变抑制性能，其次为抗氧剂与单一紫外光吸收剂的混合添加剂；黄变程度最大的是未添加稳定剂的试片，其次为只添加单一的抗氧剂或者紫外光吸收剂。综上所述，在聚氨酯塑胶产品中添加适量的混合稳定剂，能够抑制链断裂自由基的生成，防止多元醇组分内形成过氧化物，通过吸收高能量紫外光与能量转化，释放无害的低辐射能，阻断了物理或光化学降解，避免黄变发生。

2.2 物理机械性能分析

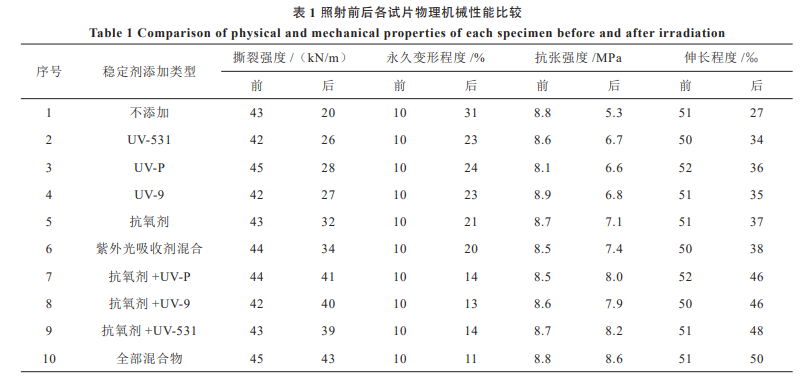

    日光照射除了使聚氨酯塑胶产品发生黄变，还会对其物理机械性能造成较大损失，因此研究稳定剂能否有效维持聚氨酯塑胶制品的物理机械性能。对不同稳定剂添加情况下的十个试片进行强日光照射，试片物理机械性能在照射前后的情况见表1。根据表1中数据可知，性能损失程度最高的是未添加稳定剂的1号试片，其次为添加单一紫外光吸收剂或抗氧剂的试片；抗氧剂与所有紫外光吸收剂的混合添加剂性能损失程度最小，其次为抗氧剂与单一紫外光吸收剂的混合添加剂。究其原因是作为自由基清除剂的抗氧剂抑制了自由基降解，而紫外光吸收剂通过能量转变，释放热能。
