2.1GO/WPU纳米复合乳液的性能
2.1.1物化性能

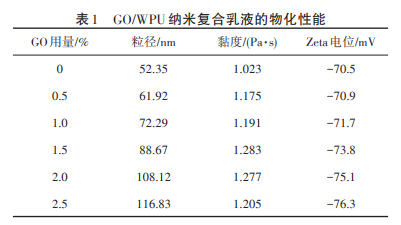

    由表1可以看出，复合乳液的平均粒径随GO分散液用量增加而增大，因为GO分散液用量增加会加剧GO之间的团聚，乳液粒径逐渐变大，但是不超过116.83nm，说明修饰改性后的GO在WPU中分散均匀。复合乳液黏度随改性GO分散液用量的增加基本保持不变，Zeta电位绝对值均高于70.9mV，表明复合乳液稳定性良好且黏度变化较小。

2.1.2红外光谱
    由图1a可知，改性GO在3350cm-1处出现宽特征峰，归属于O—H的拉伸振动，在1741、1650cm-1处的吸收峰归属于COOH的强碳氧双键（CO）及芳香族中CC的伸缩振动，而在1232、1055cm-1处的吸收峰归属于C—OH的拉伸振动及环氧官能团的伸缩振动。由图1b可知，WPU在3310、1703、1348cm-1处出现吸收峰，分别归属于氨基甲酸酯官能团（NH—CO—O）中N—H、CO以及C—O的伸缩振动，而在1123cm-1处的吸收峰归属于醚键（C—O—C）的伸缩振动。由图1c可知，与WPU相比，GO/WPU（1.0%）的N—H特征峰从3310cm-1处移动到3302cm-1处，其余峰位置基本一致，主要由改性GO和WPU的共价键和氢键相互作用导致。

2.1.3热稳定性
    由图2可以看出，改性GO主要热解行为发生在150~320℃，在该温度范围内，—O—、—OH、—COOH等含氧官能团不稳定，容易发生化学键断裂反应。因为部分物质物理蒸发，WPU在25~150℃开始损失；当温度为150~310℃时，因为H2N—COOR发生断裂，WPU发生第二次损失；继续升温至310~440℃，因为PEG600分子结构中的软链段部分发生分解，WPU质量损失率急剧增大。与改性GO和WPU热分解行为相比，GO/WPU的热解温度明显提升，说明改性后GO与WPU之间的相互作用增强，显著提升了WPU的热稳定性。

2.1.4胶膜的力学性能
    由表2可以看出，与WPU空白对照组相比，因为引入的改性GO与WPU通过共价键和氢键相互作用交联程度增强，GO/WPU复合乳液胶膜的拉伸强度显著增强。此外，随着GO分散液用量增加，交联程度增强，复合乳液胶膜的应力增大且趋于集中，弹性减弱，断裂伸长率降低。

2.2表征
2.2.1表观形貌
    由图3可知，未处理棉织物纤维呈卷曲状，表面光滑；GO/WPU织物表面则出现一层片状薄膜，且存在许多分布较均匀的改性GO颗粒，表明改性GO分散性良好，未发生团聚；随着GO分散液用量增加，织物表面光滑性越差。对比整理织物还原前后的表面形貌，两者基本一致，说明还原过程几乎未对功能织物造成影响，RGO/WPU织物的石墨烯分散性良好。

2.2.2元素分析
    由图4可看出，1.0%GO/WPU织物表面含C、N、O3种元素，质量分数依次是70.26%、4.13%和25.61%；经水合肼还原后，1.0%RGO/WPU织物表面C质量分数增加至75.18%，N、O质量分数分别下降至3.98%、20.84%，C/O值由2.74增加至3.61（理论值为3.87），表明水合肼的还原较彻底。

2.3RGO/WPU织物的性能

2.3.1力学性能
    由表3可知，与纯棉针织物空白对照组相比，经过功能整理后的纯棉织物胀破强力变化不大，表明功能整理对纯棉织物强力特性影响不大。

2.3.2导电性能
    由图5可以看出，纯棉针织物空白对照组表面的电阻率为4.21×108Ω·m，经0.5%RGO/WPU整理后迅速降为3.98×104Ω·m，表明整理后织物的导电性能显著增强；随着GO分散液用量增加，整理织物的导电性能进一步增强，电阻率最低达1.29×102Ω·m，比空白对照组试样降低6个数量级。

2.3.3紫外线防护性能
    由图6可以看出，功能整理织物的紫外线透过率随着GO分散液用量的增加逐渐下降，但是最高不超过4.96%，说明功能整理织物紫外线防护性能良好。

    由表4可以看出，随着GO分散液用量增加，UVA、UVB波段紫外线透过率均下降，RGO/WPU整理织物的UPF值显著高于空白对照组，且UPF值与GO分散液用量呈正相关，特别是2.5%RGO/WPU整理织物的UPF值达783.2，相当于对照棉织物的137倍，说明功能整理织物抗紫外线性能良好。
