2试验结果
2．1聚氨酯接缝材料力学特性

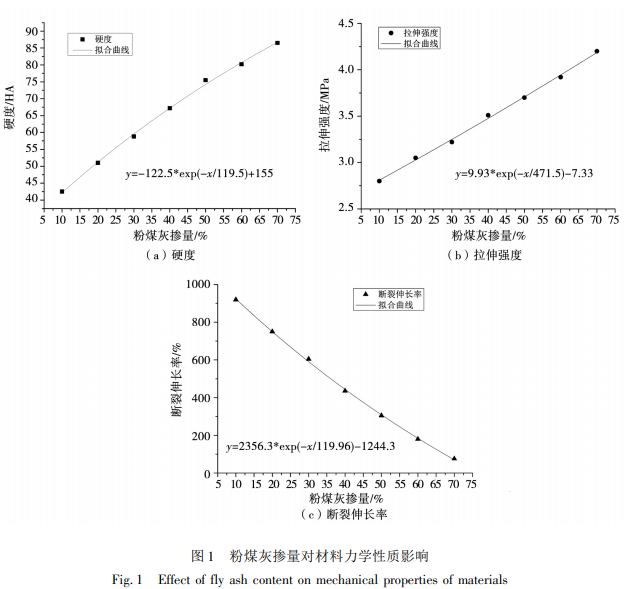

    粉煤灰含量对于聚氨酯接缝材料力学特性产生一定影响，因此主要考虑粉煤灰掺量为10%、20%、30%、40%、50%、60%和70%时，分析聚氨酯接缝材料的硬度、断裂伸长率以及拉伸强度的变化规律。见图1。

    粉煤灰的掺量能够明显影响聚氨酯接缝材料的力学性质，随着粉煤灰掺量的增加，聚氨酯材料的硬度显著增强，同时材料拉伸强度增大。随着粉煤灰掺量的增加，聚氨酯接缝材料的断裂拉伸率逐渐减小。利用数学分析软件可以得到粉煤灰掺量与硬度、拉伸强度及断裂拉伸率的定量关系，演化关系可以采用指数函数关系来描述。

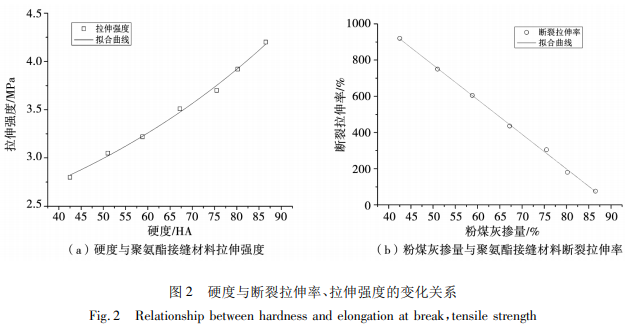

    不同粉煤灰掺量条件下，材料硬度与断裂拉伸率、拉伸强度的变化关系，见图2。由图2可知，变化规律符合指数函数变化特征，拟合效果较好。


2．2聚氨酯接缝材料抗老化性能

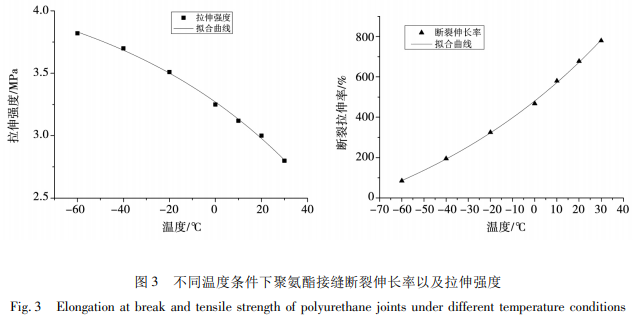

    由于工程所处的环境比较复杂，对于聚氨酯接缝材料的抗老化性能提出更高的要求。环境温度的变化引起聚氨酯接缝材料老化，通过分析温度为30℃、20℃、10℃、0℃、－20℃、－40℃和－60℃条件下断裂伸长率以及拉伸强度的变化规律，得到不同温度条件下聚氨酯接缝材料抗老化性能。见图3。


    根据图3可以得到，随着温度的升高，拉伸强度与断裂伸长率呈现相反的变化趋势。拉伸强度随温度升高近似呈现指数函数关系降低，降低幅度较小，从－60℃降低至30℃时，降幅约占26．70%。断裂伸长率随着温度升高逐渐提高，增加幅度明显高于拉伸强度，从－60℃降低至30℃时，断裂伸长率增幅约为89．10%。随着聚氨酯接缝材料所处温度的降低，聚氨酯接缝材料内部存在的孔隙等缺陷逐渐收缩，温度降低的程度越大，材料结构内部已经基本趋于稳定。当继续降低温度时，对于材料结构的影响较为微弱，聚氨酯接缝材料硬度及拉伸强度等参数几乎维持不变。
