孙文,许戈文,黄毅萍,鲍俊杰
(安徽大学,化学化工学院,
安徽省绿色高分子重点实验室,安徽合肥230601)
来源:塑料 2022年 第51卷 第2期
采用异佛尔酮二异氰酸酯(IPDI)、聚醚多元醇(PPG2000)和全氟辛基丙醇(F17)作为主要原料,合成了 氟改性水性聚氨酯,并对玻璃板进行涂膜处理。通过 FTIR、XPS、EDS 和 CA 对水性聚氨酯胶膜以及涂层的结构和 性能进行了表征。结果表明,当氟含量为7% 时,胶膜CA增大至110.6°,表面能降低至 10. 04 M/m2,胶膜表面具 有良好的疏水性,拉伸强度增大至 17. 85 MPa 后,逐渐降低。XPS 和 EDS 表明,氟原子向胶膜表面进行迁移富集,XPS显示,当氟含量为3% 时,迁移率为 10. 03,大于氟含量为5% 时的迁移率,迁移程度受到胶膜表面氟含量的影响。加入助剂后,涂层水接触角增大至 126°,调整助剂含量可使基材表面达到光泽度可控的效果,呈现高光及哑光 型涂层。
水性聚氨酯;有机氟
改性;涂层;光泽度
文章以全氟辛基丙醇( F17) 作为改性剂,制备出 氟改性水性聚氨酯,通过相分离的方法制备疏水型光 泽度可控的水性聚氨酯。利用 FTIR、XPS、EDS和CA等研究氟含量对胶膜及涂层结构和性能的影响,以期 为疏水性哑光性涂层的应用提供理论基础。
1. 1 主要原料
聚氧化丙烯二醇(PPG):Mn=2000,工业级,上海高桥石油化工有限公司;全氟辛基丙醇(F17):工业级,常州灵达化学品有限公司;异弗尔酮二异氰酸酯(IPDI):工业级,Bayer 公司;二羟甲基丙酸(DMPA):工业级,Perstop 公司;三乙胺(TEA):分析纯,上海宁新化工试剂厂;乙二胺(EDA):分析纯,太仓沪试试剂有限公司;丙酮(AC):分析纯,上海申博化工有限公司;辛酸亚锡(T9)、二月桂酸二丁基锡(T12):分析纯,北京化工三厂。
1. 2 主要仪器及设备
低速离心机:KDC⁃16H,安徽中科中佳科学仪器有限公司;
激光粒度仪:Malvern ZetaSizer Nano⁃ZS90,英国马 尔文公司;
红外光谱仪:Nexus⁃870,美国 Nicolet公司;
电子拉力实验机:XWL⁃500,深圳市新三思材料检 测有限公司;
接触角测定仪:SDC⁃100,东莞市晟鼎精密仪器有 限公司;X射线光电子能谱仪:250Xi,美国 ESCALAB 公司;
冷场发射式扫描电子显微镜:Hitach( 日立)S⁃ 4800,日本 Hitach(日立)公司;
光泽度仪:JFL⁃B206085,天津金孚伦科技有限公司。
1. 3 试样制备
1. 3. 1 氟改性水性聚氨酯的制备

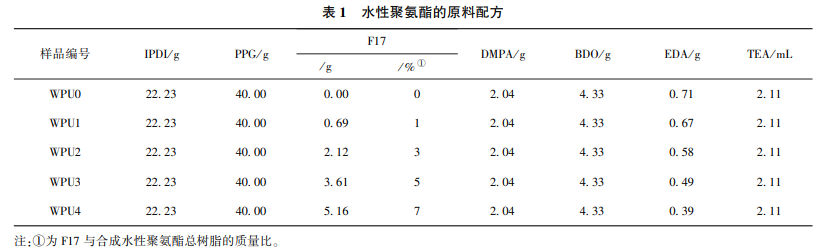

将干燥的40gPPG 和 22. 23gIPDI 加入到装有温 度计、回流冷凝管、搅拌杆的三口烧瓶中,在90℃下反 应 h,然后,再添加 2. 04gDMPA、4. 33gBDO、0. 06gT9 、0. 08gT12以及适量的丙酮调节体系黏度,在70℃下反应5h。待催化结束后,加入计量的F17进行部分 封端,在70℃下反应2h。待封端结束后,加入2. 11mL的TEA 中和,在高速搅拌下加水乳化,再加入计量的EDA,反应 20min,减压蒸馏除去丙酮,即可得氟改性WPU。WPU 具体原料组成如表1所示。
1. 3. 2 水性聚氨酯膜的制备
将水性聚氨酯倒入样品槽中,在室温下干燥3~5d后,放置于真空干燥箱中,干燥至胶膜的质量不再改 变,即可得到水性聚氨酯膜。
1. 3. 3 水性聚氨酯的乳液在不同基材中的应用
取WPU2样品中的水性聚氨酯,按一定比例将其分散在异丙醇溶剂中,用 150μm 刮刀对玻璃板和马 口铁进行涂膜处理,在室温下放置24h 后,置于真空 干燥箱中干燥备用。
1. 4 性能测试与结构表征
1. 4. 1 乳液固含量测定
将铝箔折成四方形盒状,记录其质量为m0 ,向盒中加入水性聚氨酯,质量记为m1 ,将其放入 105℃ 恒温干燥箱中干燥,直至恒重m2 。水性聚氨酯固含量的计算如式(1)所示。W固=(m2-m0 )/m1×100%(1)
1. 4. 2 乳液稳定性测试
用低速离心机以3000/min 对水性聚氨酯乳液离心15min,若无沉淀,表明乳液具有稳定的储存期。
1. 4. 3 乳液粒径测试
用去离子水将水性聚氨酯稀释至0. 3% ,再用激 光粒度仪对乳液进行粒径测试。
1. 4. 4 胶膜红外光谱测试

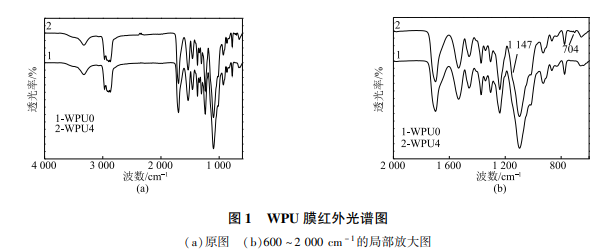

通过红外光谱仪对胶膜进行全反射测试,测试范 围在600~4000cm- 1,扫描次数为32。
1. 4. 5 胶膜力学性能测试
用电子拉力实验机对胶膜的哑铃状样条(25mm × 4mm)进行拉伸测试。1. 4. 6 胶膜接触角测试
用接触角测定仪对水性聚氨酯胶膜及涂布在马口 铁和玻璃板上的涂层进行接触角测试,记录1min 时 水、二碘甲烷、乙二醇的接触角,每个样品取3点测量,取其平均值。
1. 4. 7 胶膜表面能计算
根据 文 献 中Lifshitz⁃van derWaal/donor⁃ acceptor 法计算胶膜的表面能。测量出水、二碘甲烷和 乙二醇在胶膜表面1 min 时的接触角,根据表2中水、二碘甲烷和乙二醇的Lewis酸碱分量 ( γ+ L 、 γ- L ) 和Lifshitz⁃van der Waals 分量( γLW L ),根据式(2)~(4),计算出胶膜表面能(γS)。γS= γLWS+ γABS= γLW S+2γ+S·γ-S(2)γL= γLWL+ γABL= γLW L+2γ+L ·γ-L(3)γL(1+cosθ)=2⌊γLW S ·γLWL+γ+ S ·γ-L+γ- S ·γ+ L 」(4)
1. 4. 8 胶膜 X 射线光电子能谱测试

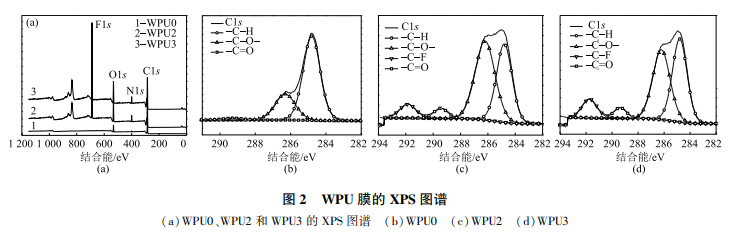

用 X 射线光电子能谱仪对胶膜的表面元素组成 和化学基团进行分析。
1. 4. 9 胶膜表面组成分析
将冷场发射式扫描电子显微镜(SEM)与能谱分析(EDS)联用,对WPU胶膜表面喷金,加速电压为5. 0kV。
1. 4. 10 涂层光泽度测试
用光泽度仪测定涂层表面的20°、60°和 8°光泽 度,每个样品进行 3 次平行测试,取平均值。
1. 4. 11 涂层附着力测试
涂层附着力按照 GB /T17473. 4—2008进行测试。
(1)以全氟辛基丙醇为改性剂制备了氟改性水性聚氨酯。随着氟含量的增加,水性聚氨酯膜表面水、二 碘甲烷和乙二醇接触角分别达到 110. 6°、98. 6°和99. °,表面能降低至10. 04M/m2。XPS 和 EDS显 示,氟原子在成膜过程中向膜表面迁移富集,迁移度受到膜表面氟饱和容量的限制。
(2)以异丙醇为溶剂,利用相分离法构造哑光粗糙涂层,当无异丙醇溶剂时,涂层呈高光表面。当水性聚氨酯中的树脂与异丙醇的比值为1:2时,涂层光泽度最低,呈哑光表面且具有疏水性。
本站所有信息与内容,版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿,如读者对作品版权有疑议,请及时与我们联系,电话:025-85303363 QQ:2402955403。文章仅代表作者本人的观点,与本网站立场无关。转载本站的内容,请务必注明"来源:林中祥胶粘剂技术信息网(www.adhesive-lin.com)".
©2015 南京爱德福信息科技有限公司 苏ICP备10201337 | 技术支持:建站100
