刘运学,王宇佳,范兆荣,谷亚新,王晓丹,于云武
(沈阳建筑大学材料科学与工程学院,辽宁沈阳 110168)
来源:中国胶粘剂 2022年6月 第31卷 第6期
采用蓖麻油代替部分传统的石油类多元醇,二苯基甲烷−4,4′-二异氰酸酯(MDI)代替甲苯二异氰酸酯(TDI),并以碳酸二甲酯作为溶剂,研制了单组分湿固化聚氨酯胶粘剂。然后采用红外光谱法对胶膜 进行表征,研究了蓖麻油的加入及R(—NCO/—OH)值对胶粘剂粘接强度的影响。研究结果表明:加入蓖麻油的胶粘剂不仅更环保低廉,而且也改善了聚氨酯胶粘剂的诸多性能;随着R值的增大,蓖麻油组聚氨酯胶粘剂的粘接强度先增大后减小,胶粘剂的吸水率逐渐减小,耐水性增强;当 R=2.5时,蓖麻油组胶粘剂的粘接强度 达到最大,拉伸强度达到5.229 MPa,断裂伸长率为 247%,钢材剪切强度为 3.245 MPa,木材剪切强度为3.098 MPa,PVC材料剪切强度为3.631 MPa。同时试验证明,蓖麻油组聚氨酯胶粘剂在耐低温、耐湿热方面都 有良好表现。
聚氨酯胶粘剂;蓖麻油
MDI;单组分湿固化;环保
本文利用蓖麻油具有可再生环保类多元醇、MDI为毒性较小的异氰酸酯,以及碳酸二甲酯低毒有机溶剂作为溶剂,制备了单组分湿固化聚氨酯胶粘剂。在制备胶粘剂的原料上最大程度换成环保可再生材料,通过是否添加蓖麻油来区分蓖麻油组和空白组,进而讨论蓖麻油的添加和R(—NCO/—OH物质的量之比)值对于胶粘剂粘接强度的影响。同 时模拟冬季北方和夏季南方的极端环境,考察制备出的胶粘剂在不同基材上(钢材、木材、PVC)的粘接强度和耐湿热、耐低温等性能,为扩大其应用领域提供参考价值。
1.1 试验原料
聚丙二醇(PPG1000),分析纯,山东优索化工科技有限公司;二苯基甲烷−4,4′-二异氰酸酯(MDI), 分析纯,烟台万华聚氨酯股份有限公司;碳酸二甲 酯(DMC)、蓖麻油,工业级,山东初鑫化工有限公 司;四氟乙烯板,扬中市兴福达橡塑有限公司。
1.2 试验仪器
FTS 2000 Series型红外光谱仪(FT-IR),美国伯 乐公司;TCS-2000 型电子万能(拉力)试验机,高铁检测仪器有限公司;DHG-9075AE 型真空干燥箱, 重庆市松朗电子仪器有限公司;RVDV-1 型数字黏度计,上海平轩科学仪器有限公司;TLE-60-100 L型恒温恒湿箱、101-1AB 型老化箱,天津市泰斯特仪器有限公司;SHB-IIIS型循环水式真空泵,郑州长城科工贸有限公司。
1.3 试验制备
1.3.1 单组分聚氨酯胶粘剂的制备
将一定质量的聚丙二醇和蓖麻油在115℃左右的高温下进行脱水干燥备用。称取 MDI、DMC并放入四口烧瓶中,将水浴锅搅拌升温至 50℃,待 MDI溶解后倒入按照 R(—NCO/—OH 物质的量之比)值计算好的多元醇组分,升温至75 ℃反应2h后,降至 室温,倒入密闭容器中储存备用。制备空白对照组和蓖麻油组聚氨酯胶粘剂(只用聚丙二醇作为多元醇组分的胶粘剂命名为空白组,掺入蓖麻油作为多元醇组分的胶粘剂命名为蓖麻油组)。
1.3.2 胶膜的制备
称取定量的胶粘剂倒在四氟乙烯板上,使其自然铺展成膜,常温状态下放置12h;再放入真空干燥箱中65℃烘干24h,使胶膜厚度约为3mm,保存备用。
1.4 测定或表征
(1)结构表征:采用FT-IR法对样品进行微观表征和分析。(2)黏度:采用数字黏度计进行测定,测试温度为(25±1℃。(3)拉伸性能:按照QB/T2791—1995标准进行测定。(4)剪切强度:按照 GB/T7124—1986标准进行测定,粘接基材选定钢板、木板、PVC板。(5)固含率:按照GB/T2793—1995标准进行测定,取一定量的样品测其质量,然后放置通风柜进行干燥,等到完全固化后再测其质量,计算固含率。(6)表干时间:将胶粘剂在干净的玻璃板上均匀涂抹,施胶的厚度控制在 0.1mm,记录不黏手的时间即为表干时间。(7)耐水性:将固化后的胶膜裁剪成2cm×2 cm的正方形并将其烘干,称其质量;放入蒸馏水中,浸 泡24h(水温为25℃)后取出,快速拭干称重。胶膜的吸水率(Q)的计算如式(1)所示。Q=(W-W0)/W0 (1) 式中:W 为吸水后的样品质量(g);W0为吸水前的样品质量(g)。
2.1 结构表征

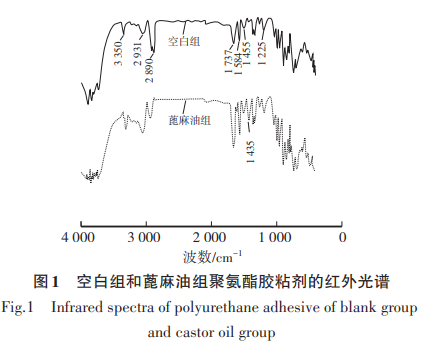

空白组和蓖麻油组聚氨酯胶粘剂的红外光谱如图1所示。
由图 1 可知:3350cm-1处为 N—H 键的特征吸收峰,1225cm-1处为C—N键的特征吸收峰,说明胶粘剂固化产物中已经有—NHCOO—的生成。1737cm-1处为 C=O 特 征 吸 收 峰 ,2890cm-1 为 —CH3 键的非对称伸缩振动峰,2931cm-1分别为 —CH2键的对称伸缩振动峰,1584及1455cm-1都 是苯环骨架特征吸收峰。蓖麻油组的红外光谱1435cm-1处为蓖麻油中的 C=C 双键的特征吸收峰,说明蓖麻油作为多元醇组分成功引入聚氨酯分子长链上。两条红外光谱曲线中,2262cm-1左右没有特征吸收峰出现,证明游离—NCO基团已经与多元醇组分或空气中的微量水蒸气反应生成聚氨酯。
2.2 不同R值制备的胶粘剂的固含率、外观及表干时间

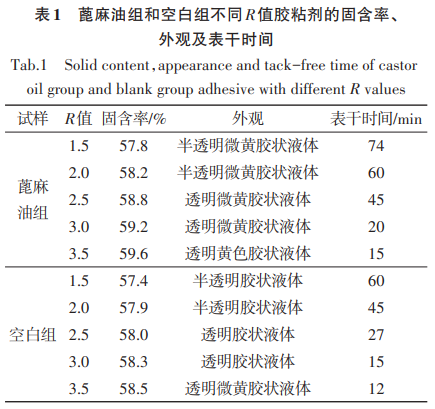

对于单组分湿固化聚氨酯胶粘剂来说,—NCO 基团和—OH 基团的物质的量之比对于胶粘剂的外观及表干时间都有一定程度的影响。经过多次重复试验以确定 R 值的选择范围(1.5~3.5),结果如表1所示。
由表 1 可知:聚氨酯胶粘剂的固含率都是随着R值不断增大而增大,外观从半透明逐渐变为透明, 聚氨酯胶粘剂的表干时间随着—NCO 基团含量的增大而缩短。这是因为聚氨酯胶粘剂中游离的异氰酸酯基团含量越大,与空气中微量水分子反应的时间就越短,固化所需的时间越短,表干时间也就越短。
2.3 R值对胶膜性能的影响

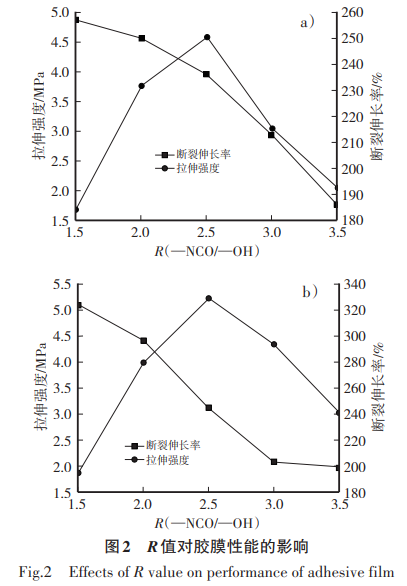

随着 R 值的增大,单组分湿固化聚氨酯胶粘剂的拉伸强度、断裂伸长率的变化趋势,结果如图2所示。其中,图 2a)为空白组聚氨酯胶粘剂,图2b)的多元醇部分组分用蓖麻油代替。由图2a)可知:空白组胶粘剂的拉伸强度随着R值的增大首先呈增大趋势,当 R=2.5时拉伸强度达到最大值(4.568MPa),之后随着R值的增大而减小,总体呈现一个抛物线的趋势;而断裂伸长率随着R值的不断增大而逐渐递减。这是因为随着—NCO 含量的增大,—NCO基团和—OH基团发生反应生成的脲键增多,从而加大了体系的交联密度,使得聚氨酯胶粘剂的拉伸强度在R=2.5 的时候达到最大。但聚氨酯胶粘剂中过量的—NCO基团越来越多时,体系内部的分子长链互相堆叠,使得分子内的结晶及微观相结构分布不均匀,导致拉伸强度和断裂伸长率都减小。
由图2b)可知:由于蓖麻油的平均官能度较大, 当R值不断增大时,体系的交联密度也随之增大,使 得各个组分之间相容性更好。同时在胶粘剂发生固化的过程中,蓖麻油上的C=C双键被氧化而自交联,使得蓖麻油组聚氨酯胶粘剂的拉伸强度大于空白组 1 MPa左右。另外,由于蓖麻油与其他等分子量的多元醇相比具有交联密度高这一特点,阻碍 了分子链的迁移和降低了聚氨酯分子链柔韧度,使其难以舒展,所以断裂伸长率不断下降。可见蓖麻油的加入不但更环保低廉,而且也改善了聚氨酯胶粘剂的性能。随着 R 值的增大,蓖麻油组胶粘剂的粘接强度先增大后减小,并且当R=2.5时,胶粘剂的粘接强度达到最大值,拉伸强度达到5.229MPa,断裂伸长率为247%。
2.4 R值对胶粘剂性能的影响

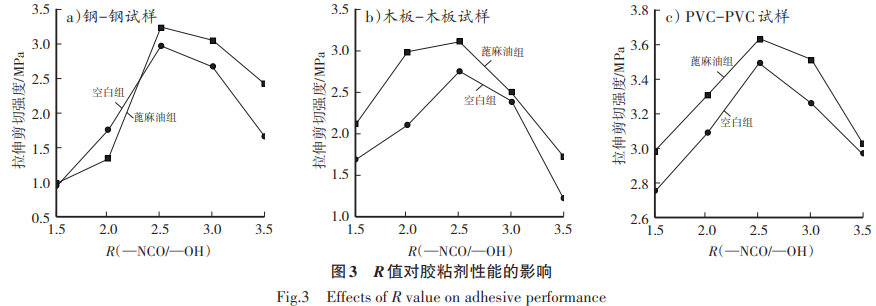

本研究在三种基材 a)钢-钢、b)木板-木板、c)PVC-PVC上施胶,测定其拉伸剪切强度。观察随着R值的变化,空白组和蓖麻油组胶粘剂的拉伸剪切强度变化趋势,具体结果如图3所示。由图3可知:无论是空白组还是蓖麻油组制备的胶粘剂,拉伸剪切强度都是随着R值先增大后减小 。R=2.5 时 ,蓖麻油组 的 钢 材 剪 切 强 度 为3.245MPa,木材剪切强度为3.098MPa,PVC材料剪切强度为3.631MPa,与仅用聚丙二醇作多元醇组 分制备的空白组聚氨酯胶粘剂相比,添加一定量的蓖麻油在不同程度上增加了胶粘剂的拉伸剪切强度。此时的胶粘剂具有高交联性、高兼容性的特点,想要打破这种作用就需要更大的外力。但当继续增大R值时,—NCO基团含量继续增大,硬段比例也随之增大,打破了原有软段、硬段的含量平衡, 破坏了各个胶层之间的内聚力,影响了聚氨酯胶粘 剂内部的结晶性,使得剪切强度反而呈现下降 趋势。
2.5 胶膜耐水性分析

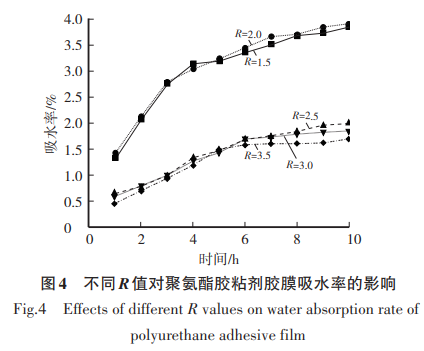

制备不同R值的蓖麻油组胶粘剂,观察聚氨酯胶粘剂胶膜吸水率随时间的变化趋势及R值对其吸水率的影响,具体结果如图4所示。
由图4可知:随着R值不断增大,胶膜的吸水率不断减小,可知聚氨酯胶粘剂的耐水性越来越好。多元醇部分含有羟基基团,有较好的亲水性,所以当R值较小、软段含量相对较大时,吸水率较大。但随着异氰酸酯基团含量的逐渐增大,得到的聚氨酯聚合物交联密度也逐渐增大。硬段含量的增大使得分子链的运动受到限制,可移动的部分减少,分 子链相互堆叠的部分相对增多,导致一些亲水相部分被硬段交联部分包裹,形成一种网状结构,使得水分子进入困难。
2.6 固化时间对聚氨酯胶粘剂粘接强度的影响

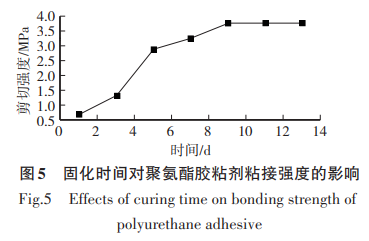

将蓖麻油组聚氨酯胶粘剂按照测试钢-钢拉伸 剪切强度的要求搭接好7个试样,分别进行 1、3、5、7、9、11 和 13 d 拉伸剪切强度测试,具体结果如图5所示。
由图5可知:随着时间的不断增长,聚氨酯胶粘 剂的拉伸剪切强度逐渐增大,从8d开始基本保持不变。在实际应用中,施胶后的结构件在放置7~9d后应用效果较佳,此时胶粘剂的粘接强度较大。
2.7 聚氨酯胶粘剂的耐低温性

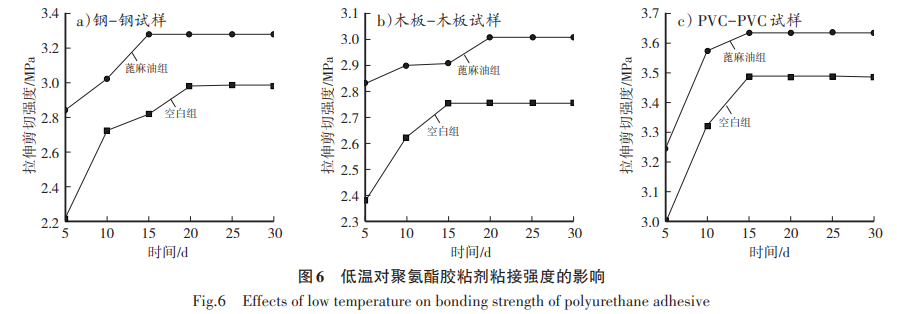

确定 R=2.5,制备空白组和蓖麻油组单组分聚 氨酯胶粘剂,分别涂抹搭接钢-钢、木板-木板、PVC-PVC的拉伸剪切试样。将其放入冰箱中,设置温度为−20℃,分别在 5、10、15、20、25 和30d时将其取出,测量其拉伸剪切强度,具体结果如图 6所示。
由图6可知:添加一定量的蓖麻油后,聚氨酯胶粘剂在三种基材(钢-钢、木板-木板、PVC-PVC)上 的粘接强度均得到一定程度上的提高。这是因为蓖麻油的分子链上有极性较强的酯基,酯基可以使分子内极性基团的作用力增强,分子间氢键作用增大,内聚能增加所致。经过长达30d的低温冷冻处理,无论是蓖麻油组还是空白组粘接强度都没有明 显的损失,甚至部分还有提高,说明单组分聚氨酯 胶粘剂在抗低温性方面十分优异。
2.8 聚氨酯胶粘剂的耐湿热性

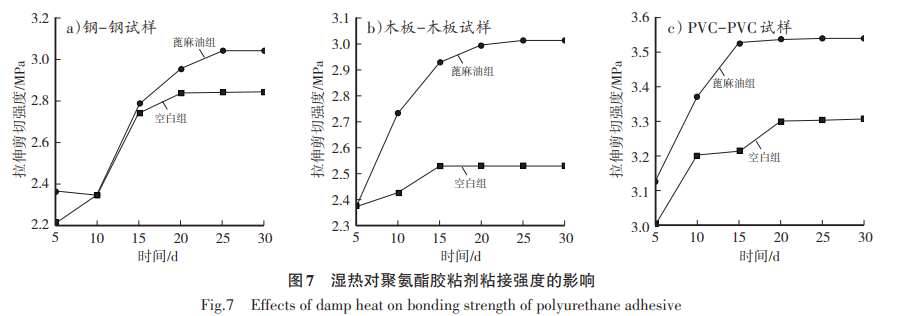

确定 R=2.5,制备空白组和蓖麻油组单组分聚氨酯胶粘剂,分别涂抹搭接钢-钢、木板-木板、PVC-PVC的拉伸剪切试样。将其放入恒温恒湿箱, 设置湿度为70%RH、温度为65 ℃,分别在5、10、15、20、25和30d时将其取出,测量其拉伸剪切强度,具体结果如图7所示。
由图7可知:蓖麻油组的粘接强度高于空白组, 在时间5~15d之内,聚氨酯胶粘剂的拉伸剪切强度变化相对较大,15d之后两组都基本没有变化。湿热状态较常温状态相比,胶粘剂的剪切强度都有少量的损失。这是因为高温、高湿的状态对于湿固化的聚氨酯胶粘剂来说,反应固化得更快,所以产生的CO2不能及时释放,造成胶粘剂内部结构破坏,内聚力减小。对于钢-钢、PVC-PVC这两种基材,蓖麻油组和空白组的粘接强度差距不大;而对于木板木板这种基材,粘接强度有差距且有一定损失。这是因为与钢材和PVC材料相比,木材本身表面疏松多孔,湿热条件存水更多,因此加入蓖麻油后,胶粘剂的耐湿热性得到一定程度的提高。
(1)以蓖麻油、聚丙二醇、MDI 为主要原料合成得到了单组分湿固化聚氨酯胶粘剂,并采用红外光谱法进行表征分析证实,蓖麻油分子成功引入聚氨酯结构中。
(2)加入蓖麻油的胶粘剂不仅更环保低廉,而且也改善了聚氨酯胶粘剂的诸多性能;随着R值的增大,蓖麻油组聚氨酯胶粘剂的粘接强度先增大后减小,胶粘剂的吸水率逐渐减小,耐水性增强。
(3)当R=2.5时,蓖麻油组胶粘剂的粘接强度达到最大,拉伸强度达到5.229MPa,断裂伸长率为247%,钢材剪切强度为3.245MPa,木材剪切强度为3.098MPa,PVC材料剪切强度为3.631MPa。
(4)试验证明,蓖麻油组聚氨酯胶粘剂在耐低温、耐湿热方面都有良好表现,由于蓖麻油本身交联度高、分子量小等特性,使得粘接强度无论是在 试验过程中的哪种基材上都优于空白组。
为方便阅读,本文移除了脚注。如有需要,请参阅《中国胶粘剂》 2022年6月 第31卷 第6期
