光固化有机硅聚氨酯丙烯酸酯的制备与性能
李星辉 黄家宜 王辰 熊岩松 杨明山
(北京石油化工学院新材料与化工学院,北京102627)
来源:现代塑料加工应用 2022年6月 第43卷 第3期
使用异氟尔酮二异氰酸酯、聚己内酯二元醇、双端羟丙基硅油、丙烯酸-2-羟基乙酯、四氢呋喃丙烯酸酯合成有机硅聚氨酯丙烯酸酯预聚体,紫外光照射60s制备出光固化有机硅聚氨酯丙烯酸酯离型膜。通过傅里叶变换红外光谱仪、核磁共振波谱仪、热重分析仪等分析方法对预聚体的结构和离型膜的性能进行了表征,研究了聚己内酯二元醇和双端羟丙基硅油的比例对离型膜性能的影响。结果表明:成功制备了力学性能优异且具有耐老化性能的光固化有机硅聚氨酯丙烯酸酯离型膜。随着聚己内酯二元醇含量增加,离型膜的剥离力增大,拉伸强度和断裂伸长率则下降。
紫外光固化 有机硅
聚氨酯丙烯酸酯 离型膜
通过原材料的选择,以低聚物为主要反应单体,配合光引发剂和稀释剂可以灵活地控制光固化有机硅共聚材料的硬度、柔韧性、电阻和附着力等性能。传统光固化有机硅材料氧阻聚现象严重,需要在真空状态下进行固化,加大了工业生产过程中的难度。为了解决该问题,需要开发出性能优异且不容易发生氧阻聚的树脂。根据应用和脱模剂的使用要求,该试验通过控制树脂组分中的活性成分,使用了聚氨酯改性光固化有机硅,既减少了氧阻聚,又实现了脱模涂层的附着力可控。
1.1 主要原料及仪器设备
聚己内酯二元醇(PCL),2000g/mol,分析纯,阿拉丁有限公司;异佛尔酮二异氰酸酯(IPDI),工业 纯,江苏 省 海 安 石 油 化 工 厂;丙 烯 酸-2-羟 基 乙 酯(2-HEA),二月桂酸二丁基锡(DBTDL),分析纯,均 为北京华威锐科化工有限公司;四氢呋喃丙烯酸酯(AM-314),工业级,深圳市优阳科技有限公司;2-羟 基-2-甲基-1-苯基丙酮(光引发剂1173),工业级,北 京英 力 科 技 发 展 有 限 公 司;双 端 羟 丙 基 硅 油(PDMS),2000g/mol,羟基质量分数1.7%,工业 级,武汉拉那白医药化工有限公司。
傅里叶变 换 红 外 光 谱 仪 (FTIR),NICOLET 6700,美国 Thermo Fisher Scientific公司;热重分 析 仪 (TG),TGA/DSC1,瑞 士 METTLER TOTEDO 公 司;核 磁 共 振 波 谱 仪,JNM-ECZ600R,日本JEOL 公司;紫外光固化箱,RW-DS250200-0F-130,深圳市润沃机电有限公 司;万 能拉伸试验机,AGS-J,株式会社岛津制作所;邵氏 硬度计,LX-A,乐清市艾德堡仪器有限公司;转矩 流变仪,DV3TLV,美国 Brookfield公司。
1.2 样品制备
将 PCL,IPDI和 PDMS放入装有搅拌器、温 度计的圆底烧瓶中,在 N2气氛下70℃反应1.5h,加入2-HEA 和DBTDL,反应1h。加入 AM-314,在50 ℃下搅拌30min后,再加入光引发剂1173,合成了5种有机硅聚氨酯丙烯酸酯预聚体(见表1),编号记为1#~5#。
静置消泡后,将1#~5#预聚体溶液倒入模 具内,使用紫外灯照射60s,得到5种光固化有机 硅聚氨酯丙烯酸酯离型膜,分别记为11#,22#,33#,44#,55#。
1.3 测试与表征
FTIR 分 析:扫 描 次 数 为 16 次,分 辨 率 是4cm-1,扫描范围为4000~500cm-1。
TG 分析:N2气氛(40 mL/min),升温速率为10℃/min。
核磁分析:分辨率为400 MHz,溶剂为氘代氯 仿,内标为四甲基硅烷。
剥 离 力 测 试:先 把 离 型 膜 裁 成 25mm × 200mm,将3M 胶带贴于其上,放置20min,进行180°剥离(300mm/min)。
附着力测试:使用网格划格器在样品上划出 均匀的方格,利用放大镜(放大倍数10倍)观察网 格十字交点切割处涂层的脱落情况。
耐老化性测试:将离型膜在70 ℃放置 24h,测试其剥离力及附着力。
力学性能按照 GB/T528—2009测试。
2.1 FTIR分析
图1是PCL和IPDI及PDMS的FTIR分析。
从图1可以看出:PCL红外谱图的3435cm-1为—OH 的伸缩振动峰,1292cm-1为—OH 面内 弯曲振动吸收峰。IPDI红外谱图的2244cm-1是 异氰酸酯的 N=O=C伸缩峰。PDMS红外谱图 的1257cm-1为Si—CH3振动吸收峰,1010cm-1为 Si—O—Si的 伸 缩 振 动 吸 收 峰,787cm-1 为Si—C的伸缩振动吸收峰。
图2是光固化有机硅聚氨酯预聚体的 FTIR分析。
从图2可以看出:3472cm-1是 N—H 的伸缩 振动 峰,1717cm-1 是 羰 基 C=O 的 伸 缩 峰,1534cm-1 是 N—H 的 弯 曲 振 动 吸 收 峰。1190cm-1和1257cm-1是C—O—C的伸缩振动 吸 收 峰,均 为 氨 基 甲 酸 酯 的 特 征 吸 收 峰;1409cm-1和2961cm-1均为 C—H 的伸缩振动峰,1012cm-1为 Si—O—Si的伸缩振动吸收峰,803cm-1为Si—C伸缩振动吸收峰。
2.2 核磁分析

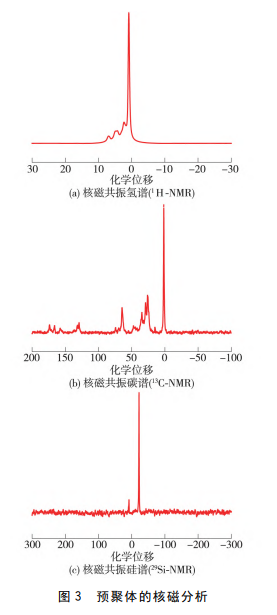

图3 是 光 固 化 有 机 硅 聚 氨 酯 预 聚 体 的 核 磁 分析。
从图3(a)可以看出,化学位移 6.93 为氘代氯仿的溶剂峰,4.81~4.34为—CH2—和—SiCH2—的特征峰,2.31 为—CH3的特征峰,0.86 为—Si—CH3的特征峰。证明分子结构中既存在二元醇的碳链结构,又存在有机硅的硅链结构。
从图3(b)可以看出,化学位移25.56~34.70为异氰酸酯中六元碳环上3组特征峰,129.29和131.73为 封 端 双 键 C =C—C=C的特征峰,173.76为C=O的特征峰,166.20为异氰酸酯基 团中—ONC=O—的特征峰,15.03和64.55为二 元醇中醚键的特征峰,1.69为—CH3基团中的特 征峰。
从图 3(c)可以看出,化学位移-27.97和8.18特征峰分 别对应于—CH2CH2CH2—SiO—链节和—Me2SiO—链节的硅质子峰。以上分析表明,成功合成了有机硅聚氨酯丙烯酸酯预聚体。
2.3 水接触角分析
图4 是光固化有机硅聚氨酯丙烯酸酯离型膜的水接触角分析。
从图4可以看出,随着 PCL含量增加,光固化有机硅聚氨酯丙烯酸酯离型膜的水接触角减小,11#,22#,33#,44#,55#离型膜的接触角分别为108°,105°,103°,101°,96°。说明有机硅组分的加入使光固化有机硅聚氨酯丙烯酸酯离型膜的表面活化能降低。
2.4 TG分析
图5是光固化有机硅聚氨酯丙烯酸酯离型膜的TG分析。
从图5可以看出,光固化有机硅聚氨酯丙烯酸酯离型膜的热失重曲线主要有3个失重阶段:
140 ℃左右为未反应单体的热分解,质量保留率约为95%,是由于氧阻 聚 导 致 树 脂 没 有 固 化 完 全;
330 ℃为嵌段聚合物中聚氨酯部分及稀释剂部分的热分解,质量保留率约为75%;400 ℃之后为聚合物中硅氧烷的热分解,质量保留率约为5%。说明有机硅比例高,材料耐热性能更好。
2.5 力学性能分析

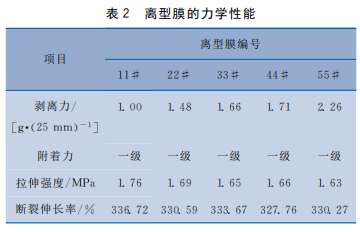

表2是光固化有机硅聚氨酯丙烯酸酯离型膜的力学性能。从表2可以看出,随着PCL含量增加,光固化有机硅聚氨酯丙烯酸酯离型膜的剥离力增大,但拉伸强度和断裂伸长率均下降。
2.6 耐老化性能分析

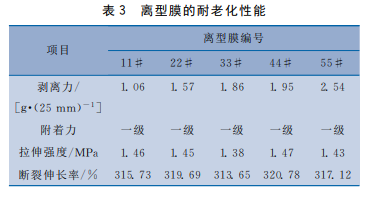

表3是光固化有机硅聚氨酯丙烯酸酯离型膜的耐老化性能。从表3可以看出,老化后,光固化有机硅聚氨酯丙烯酸酯离型膜的剥离力增大,但拉伸强度总体下降。
a) 合成了有机硅聚氨酯丙烯酸酯预聚体。
b) 随着 PCL含量增加,光固化有机硅聚氨酯丙烯酸酯离型膜的剥离力增大,但拉伸强度和断裂伸长率均下降。
c) 老化后,光固化有机硅聚氨酯丙烯酸酯离型膜的剥离力增大,但拉伸强度总体下降。
为方便阅读,本文移除了脚注。如有需要,请参阅《现代塑料加工应用》2022年6月 第43卷 第3期 END
本站所有信息与内容,版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿,如读者对作品版权有疑议,请及时与我们联系,电话:025-85303363 QQ:2402955403。文章仅代表作者本人的观点,与本网站立场无关。转载本站的内容,请务必注明"来源:林中祥胶粘剂技术信息网(www.adhesive-lin.com)".
©2015 南京爱德福信息科技有限公司 苏ICP备10201337 | 技术支持:建站100
