盾构掘进机用聚氨酯铰接密封件的研制
马自立,雷霖,蔡伟强,王宇
(西北橡胶塑料研究设计院有限公司,陕西咸阳 712023)
来源:特种橡胶制品 2022年4月 第43卷 第2期
以四氢呋喃二醇作聚氨酯弹性体软段,TDI(甲苯二异氰酸酯)或 MDI(二苯基甲烷二异氰酸酯)作硬段,MOCA 或 DBO 作扩链剂,制备了聚氨酯弹性体材料;研究了一种多元醇分别与两种异氰酸酯及扩链剂配合对聚氨酯弹性体性能的影响。结果表明,选用四氢呋喃二醇/TDI/MOCA 配合,采用模压硫化工艺制备了盾构掘进机用聚氨酯弹性体铰接大直径密封件,其产品质量及使用寿命得到实际多方验证,可顺利完成相关盾构推进作业。
盾构掘进机
聚氨酯弹性体;铰接密封件;模压硫化
本工作所用聚醚型聚氨酯弹性体由软段和硬 段交替排列组成,为嵌段式共聚物,其硬段为异氰酸酯和扩链剂,软段为低聚物多元醇;弹性体材料具有较高拉伸强度、弹性、耐水解性、耐磨性、耐天候老化性和耐盾构油脂性能,契合密封件实际工况。
1 材料的选择
图1为铰接密封件断面形貌。本工作选用聚四氢呋喃二醇(PTMG)作铰接密封件聚氨酯弹性体材料软段,TDI或 MDI作硬段,MOCA(二胺 类)或 BDO(醇类)作扩链剂;研究了聚四氢呋喃二醇(PTMG)在不同硬段含量下的力学性能,期 望选出适合盾构掘进机用铰接密封件材料配方。
2.1 主要原材料
聚四 氢 呋 喃 二 醇 (PTMG),工 业 品,中 国BASF有限 公 司;甲 苯 二 异 氰 酸 酯 (TDI),工 业 品,德国科思创聚合物(中国)有限公司;二苯基甲烷二异氰酸酯(MDI),工业品,山东烟台万华化学集团股份有限公司;4,4′-二氨基-3,3′-二氯二苯 甲烷(MOCA),工业品,山东崇舜新材料科技有 限公司;1,4-丁二醇(BDO),工业品,上海东土化工进出口有限公司。
2.2 主要仪器与设备
平板硫化机,C-100-PCD 型,安徽磐石油压工业有限公司;电子拉力实验机,DXLL-2500型,深圳市新三思材料检测有限公司;Shore A 橡胶硬度计,XHS型,营口市材料试验机厂;阿克隆磨耗仪,WML-76型,江都市试验机械厂;低温脆性仪,XCY 型,天津市建仪试验机有限责任公 司;热空气老化实验箱,LR3002B型,重庆英博实验仪器有限公司。
2.3 试样制备
2.3.1 聚氨酯预聚体
分别将称量好的聚四氢呋喃二醇(PTMG) 入三口烧瓶中,在110 ℃×(-0.09)MPa条件下脱水1~2h,再冷却至40 ℃,分次分别加入计量好的多异氰酸酯(TDI或 MDI),在(85±5)℃下反应2h,最后负压脱气制得-NCO 质量分数为4.5%和 8.0% 的 聚氨酯预聚体,装桶,密封保存,备用;在室温下静置24h,采用丙酮-二正丁胺法测试预聚体-NCO%含量。
2.3.2 标准试样制备
PTMG+TDI+MOCA 试样硫化条件:一段硫化采用平板硫化机硫化,硫化条件(120±5)℃ ×(11±1)MPa×25min;二段硫化采用热空气老化箱硫化,硫化条件(100±5)℃×16h。
步骤:称取150gPTMG+TDI聚氨酯预聚体并加热至100℃,称取计算好的 MOCA 并加热 至110 ℃,将二者混合均匀后注入试片模腔内(150mm×100mm×2mm),达到合模程度后合模打压,按规定硫化条件硫化制样。
PTMG+MDI+BDO 硫化条件:一段硫化采用平板硫化机硫化,硫化条件(120±5)℃×(11± 1)MPa×40min;二段硫化采用热空气老化箱硫化,硫化条件(100±5)℃×16h。
步骤:称取150gPTMG+MDI聚氨酯预聚体并加热至100 ℃,称取 计算好的完成脱水的BDO,混合均匀后注入试片模腔内(150mm×100 mm×2mm),达到合模程度后合模打压,按规定硫化条件硫化制样。
2.4 性能测试
硬度按 GB/T531.1-2008测试;拉伸强度 和拉断伸长率按 GB/T528-2009测试;撕裂强度按 GB/T529-2008 测 试;压 缩 永 久 变 形 按GB/T7759.1-2015 测 试;热 空 气 老 化 性 能 按GB/T3512-2014 测 试;耐 介 质 性 能 按 GB/T1690-2010 测试;阿克隆磨耗按 GB/T1689-2014测试;低温脆性按 GB/T1682-2014测试。
3.1 材料性能
为延长铰接密封件在盾构掘进作业过程中的使用寿命,需综合考量弹性体材料的各项力学性能,寻找一种高强度、低压变、耐油且耐水解性能 优良的弹性体材料作铰接密封主体材料。结合进口样件定性分析结果,本工作选用聚四氢呋喃二 醇PTMG 作铰接密封件软段材料,其原因是 PT-MG 均聚醚分子结构规整,力学性能优良,耐低温性能突出,耐水和耐油性能优良,具有较好耐磨性能。表1为 TDI型和 MDI型预聚体力学性能对比。由表1可看出,PTMG+TDI+MOCA 硫化 弹性体具有较好力学性能,特别是拉伸强度较高,而且在70 ℃ ×70h 热 空 气 老 化 后 几 乎 没 有 下 降,完全可以满足实际工况要求;低温-40 ℃下 无破损说明该配方胶料具有较好环境适应性;耐盾构齿轮油和耐盾构密封脂的效果较好,硬度变 化及体积变化率也较小,可确保在实际工作中不会因与齿轮油和密封脂长时间接触而产生溶胀或出现材料性能下降的情况;优异的耐磨性可保证密封性能不会因长时间磨损出现泄漏情况。
从表1还可看出,TDI型或 MDI型预聚体力学性能、耐磨性及耐介质性差异都不大。考虑到MDI型预聚体储存期较短,且工艺性能没有 TDI型的好,不利于实际生产过程相关控制。基于此,本工作最终材料选项为:选用聚醚多元醇 PTMG作弹性 体 材 料 软 段,甲 苯 二 异 氰 酸 酯 作 硬 段,MOCA 作扩链剂。
3.2 铰接密封件生产工艺
目前,业界通用聚氨酯铰接密封件成型工艺主要有3种形式,即大直径车削工艺、连续常压浇注成型工艺和分段模压成型工艺。其中笔者采用了分段模压成型工艺法硫化生产,即采用浇注机浇注+平板硫化机硫化工艺进行分段硫化生产,制品直段长度为2.5m。浇注时采用专用压紧装置压紧并固定,浇注完成后并达到合模状态时采 用平板硫化机硫化制品。制品直段检验合格后,其接头部位需进行打磨、清洗和活化处理;打磨抛光处理后,接头部位应平整、无接头痕迹、尺寸符 合设计要求,粘接强度与基体基本一致,色泽与基体无差别,产品外观精美,生产工艺稳定可靠,生产效率高。
图2为接头可靠性弯折测试。图3为大直径 铰接密封整圈产品外观。
制品接头部位经打磨处理达到实验要求后,需测试力学性能,测试结果见表2。

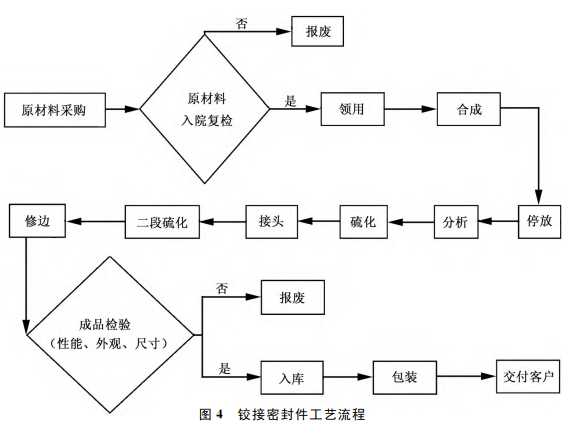

由表2可看出,接头部位力学性能满足产品 技术 指 标 要 求,其 性 能 可 达 到 本 体 材 料 性 能 的90%以上,而且外观精美且无明显痕迹。说明接 头部位材料强度可靠性较高。铰接密封件工艺流程见图4。
4 成品检验与验证
铰接密封件在实际使用中要求较高,其外观质量按 GB/T36879-2018(全断面隧道掘进机用橡胶密封件的外观、尺寸及接头检验规定)检测。最终成品检验时,在盾构机主机厂参与下,笔者设计并搭建了相关铰接密封缩尺试验台;按照实际工况相关参数,如给定试验压力、温度及盾构油脂等,验证了产品性能。结果表明,铰接密封件 通过缩尺试验台验证。实际装机考核过程中可满足不小于10000h使用寿命要求。目前,本工作聚氨酯铰接密封件已在多个盾构主机厂或项目中成熟应用。
(1)选用聚四氢呋喃二醇(PTMG)作铰接密封件聚氨酯材料软段,TDI作硬段,MOCA 作扩链剂,材料性能优越,具有较好耐磨性和低压缩永久变 形,适合用作盾构掘进机铰接密封件弹性材料。
(2)采用聚氨酯浇注+平板硫化机硫化工艺在很大程度上保证了产品尺寸精度、外观质量和接头部位强度,完全可满足盾构机应用工况。
(3)研制的大直径铰接密封件已在多个国内主机厂成功应用,成功完成了相关掘进任务并获得一致好评。
