含氟水性聚氨酯的合成及疏水性能研究
胡瑞宣,王香梅
(中北大学 化学工程与技术学院,山西 太原 030051)
来源:中北大学学报 2022年 第43卷 第4期
通过分子设计,以异佛尔酮二异氰酸酯(IPDI)、二乙醇胺(DEA)、六氟正丁醇为原料先合成端羟基含氟二元醇,然后将其作为原料制备出含氟量不同的5种水性聚氨酯(含氟量分别为0%,2%,4%,6%,8%),并采用两浸两扎工艺用含氟水性聚氨酯处理棉布.通过傅里叶变换红外光谱(FTIR)和核磁共振光谱(1H-NMR)对端羟基含氟二元醇进行了表征、对含氟水性聚氨酯乳液特性及胶膜进行了性能测定.结果表明,随着氟含量的增加,水性聚氨酯乳胶粒径逐渐增大,乳液粘度逐渐下降;胶膜耐水性逐渐提高;当氟含量为0%~8%时,处理后的棉布水接触角由68°变为108°,提高了棉布的疏水性.
端羟基含氟二元醇
水性乳液;含氟聚氨酯;疏水性能
本文从改性水性聚氨酯原料出发,首先制备出含氟的小分子扩链剂,然后将其作为硬段加入 到聚氨酯链段中来制备水性聚氨酯,将其作为涂 层能大大增强棉织物的拒水性能和耐水性能.
1.1 实验用药品
聚醚二 元 醇 (N210):济 宁 佰 一 化 工 有 限 公 司;异佛尔酮二异腈酸脂(IPDI):万华化学基团股份有限公司;二月桂酸二丁基锡(DBTDL)、二 羟甲基丙酸(DMPA):麦克林试剂有限公司;1,4-丁二醇(BDO)、三乙胺(TEA):济宁佰一化工有 限公司;六氟正丁醇(HFB):上氟科技有限公司;二乙醇胺(DEA),天津福晨化学试剂,氘代试剂为氘代氯仿.以上试剂均为分析纯,N210,DMPA使用前要经真空烘箱脱水,BDO 和 TEA 使用前要经过4A分子筛,浸泡一周后进行干燥除水.标准纯棉布的纱支数为21*21(276~228根/10cm).
1.2 合成及实验步骤
1.2.1 端羟基含氟二元醇的合成
将 HFB:IPDI:DEA 按照等物质的量比进行投料,将计量好的 HFB 放入装有搅 拌 器、温 度 计、冷凝管的三口烧瓶中,升温到80 ℃,滴加等物质的量的IPDI,加 入 质 量 分 数 为 千 分 之 一 的DBTDL,反应约2h,降温至30 ℃,加入等物质的量的 DEA,反应约10min.用乙酸乙酯洗去样品中未反应的原料后烘干,然后进行红外和核磁分析.
1.2.2 端羟基含氟水性聚氨酯乳液的制备
向装有搅拌器、温度计、冷凝管的三口烧瓶中加入20gN210,3.5gBDO,2.2gDMPA 和不同质量分数的端羟基含氟二元醇,在80℃氮气保护下,加入22.23gIPDI及一滴 DBTDL,反应约4h,降温至30℃后加入1.7gTEA,中和搅拌约30min,高速搅拌下加入适量乙二胺水溶液,乳化约1h得到稳定的含氟水性聚氨酯乳液.将乳液进行旋蒸去除溶剂,即得到含氟的水性聚氨酯乳液.制 备 出 氟 含 量 为 0%,2%,4%,6%,8%(总质量为100)5种氟水性聚氨酯.
1.3 含氟水性聚氨酯的表征及疏水性测定样品表征并测试
1)采用 TENSOR27 型傅里叶红外光谱仪(FTIR)对胶膜及端羟基含氟二元醇进行表征,扫 描区域为500cm-1~4000cm-1.采用 Bruker公 司 的 Advance ⅢHD600MHz 型 核 磁 共 振 仪(1H-NMR)对端羟基含氟二元醇进行表征.
2)乳胶粒径测定:取适量乳液稀释至固含量为3‰,将稀释后的乳液倒入比色皿内,在纳米粒 度仪(BROOKHAVEN)上测试其乳胶粒径分布.
3) 粘 度 测 定:用 DV2T 旋 转 粘 度 计(BROOKFIELD)进行测试,参照国标 GB-T2794 -1995,选三号转子,测试温度为20 ℃.
4)耐水性测试:将制得的乳液分别倒入聚四 氟乙烯板中流延成膜,厚度约为1mm,自然干燥2d后放入真空烘箱中50℃下干燥12h待用.精 准测量并记录聚氨酯胶膜的质量 m1,将其浸入去 离子水中24h后取出,称量并记录其质量为 m2,根据计算公式计算其吸水率.
5)水接触角测试(CA):采用两浸两轧工艺,用稀释成质量分数为2%的乳液浸泡棉布,之后在80 ℃下烘干,用上海中晨数字技术设备有限公司 的JC2000D1型接触角测量仪测试其水接触角,水 滴停留时间10s,为了减少误差,每个样品选不同 的位置测试5次.
2.1 端羟基含氟二元醇的结构分析

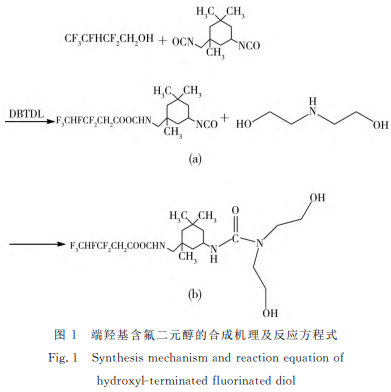

制备端 羟 基 含 氟 二 元 醇 具 体 反 应 方 程 式 见 图 1.
从方程式中可知,要想制备出目标产物,需 要控制合成原料的物质的量比.即将等物质的量 的六氟正丁醇和IPDI加入到反应体系,-OH 和-NCO 等物质的量反应生成含氟的异氰酸酯(a)物质,之后加入二乙醇胺,由于二乙醇胺中仲胺 的活性比羟基活泼,通过控制合成工艺条件(如温 度),让二乙醇胺中的仲胺和a物质反应生成目标 产物.
图 2 为六氟正丁醇、二乙醇胺、异佛尔酮二 异氰酸酯与所合成端羟基含氟二元醇的红外图谱. 3329cm-1处—OH 的特征吸收峰是原料二乙醇 胺(见图 2(b))和目标产物(见图 2(d))所共有的.图 2(a)中1242cm-1和2028cm-1处为 C—F键 的吸收峰,对应的目标产物端羟基含氟二元醇(见图 2(d))出现了相应的特征吸收峰;2268cm-1处为原料IPDI(见图2(c))中异氰酸酯基团的特征 吸收峰,图 2(d)中无此基团,代表反应完全,因 此,d中没有出现异氰酸酯的吸收峰.这说明生成 了目标产物端羟基含氟二元醇.
图 3 为 所 合 成 的 端 羟 基 含 氟 二 元 醇 的1H-NMR谱图,由图 3 可以看出:δ3.74归属于 Ha,δ3.40归属于 Hb,δ4.44归属于 Hc,δ0.88 归属 于 Hd,δ1.66归属于 He,δ2.18归属于 Hf,δ0.93归属于 Hg,δ1.06归属于 Hh,δ2.93归属于 Hi,δ4.12归属于 Hj,δ6.37归属于 Hk,在δ10~δ12处没有归属于羟基氢相应的峰,证明六氟正丁醇 反应完全,所需目标产物合成.
2.2 含氟水性聚氨酯结构的分析
图 4 为含氟水性聚氨酯胶膜、无氟水性聚氨酯胶膜与端羟基含氟二元醇的 红外光谱图.图 4(b),图 4(c)中峰所处的基本位置大致相同,1699cm-1处为氨基甲酸酯 C=O 的伸缩振动吸收峰,1540cm-1处为 N—H 的变形振动峰,这些 特征吸收峰表明了氨基甲酸酯(—NHCOO—)的 存在,且 在 2270cm-1~2240cm-1 区 域 没 有—NCO 的特征吸收峰,表明聚氨酯体系中—NCO已经完全 参 与 反 应.图 4(c)中,1242cm-1和1048cm-1 处出现 C—F 的伸缩振动吸收峰,而 图 4(b)中并未出现,这证明了有机氟单元已经成 功接在 WPU 分子链上,水性聚氨酯被成功制备.
2.3 含氟量不同对水性聚氨酯乳胶粒径及粘度的影响
不同氟含量对应的水性聚氨酯乳胶粒径分布如图5所示.
由图5可知,随着氟含量的上升,乳胶粒径不断变大.这是因为水性聚氨酯是由疏水链段与亲水链段组成的,当水性聚氨酯分散在水中时,带有亲水基团的亲水链段分布在乳胶粒子的外部,带有含氟链段的疏水链段聚集在乳胶粒子的内部,所以,当含氟链段增加时,就造成乳胶粒径的增大.乳胶粒径的增大导致体系内的乳胶粒子数目降低,粒子间的摩擦力降低.由图6可以看出,随着氟含量的上升,粘度不断降低.
2.4 含氟量不同对含氟水性聚氨酯胶膜和涂层疏水性能的影响
通过测定接触角和胶膜的耐水性来考察含氟 量不同对水性聚氨酯胶膜疏水性能的影响,结果如图7所示.
由图7可知,氟含量为0%~8%时,涂有聚氨酯乳液的棉布上的水接触角由68°提高到108°,也就是说随着氟含量的增加,疏水性逐渐提高.这是由于氟表面能低、电负性较高且C—F键键能高,氟会聚集在布料的表层,使得棉布具有拒水的作用.另外,耐水性测定中也有相同的现象:随着端羟基含氟二元醇含量的上升,吸水率由原来 的31.7%降低到了4%.
为了改善水性聚氨酯(WPU)的疏水性.本文采用一种合成工艺简单易行、在改性原料中引入含氟元素的方法.首先制备出了一种新型的物质———端羟基含氟二元醇,然后将其作为原料合成含氟量不同的水性聚氨酯,再采用两浸两扎工艺用含氟水性聚氨酯处理棉布.测试结果表明:涂层后的织物具有较好的疏水性能.具体结论如下:
1)通过分子设计以IPDI、DEA、HFB 为原料合成了一种新型端羟基含氟二元醇,经过核磁与红外表征证明了此种化合物的生成;
2)以端羟基含氟二元醇为原料制备了含氟量不同的水性聚氨酯乳液,测得水性聚氨酯的乳胶粒径随着氟含量的上升而逐渐增大,乳液粘度随着氟含量的上升而逐渐降低;
3)将乳液涂布成膜,随着氟含量的增长,胶膜的吸水率逐渐降低,测得水性聚氨酯胶膜的吸水率最低为4%;
4)将水性聚氨酯乳液的固含量稀释到2%,用两浸两轧工艺处理过的布料水接触角随着氟含量的上升逐渐增大,最高能达到108°.
为方便阅读,本文移除了脚注。如有需要,请参阅《中北大学学报》2022年 第43卷 第4期 END
本站所有信息与内容,版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿,如读者对作品版权有疑议,请及时与我们联系,电话:025-85303363 QQ:2402955403。文章仅代表作者本人的观点,与本网站立场无关。转载本站的内容,请务必注明"来源:林中祥胶粘剂技术信息网(www.adhesive-lin.com)".
©2015 南京爱德福信息科技有限公司 苏ICP备10201337 | 技术支持:建站100
