氟硅改性无溶剂聚氨酯涂层的制备及性能研究
孙哲 ,任松 ,方剑 ,范浩军 ,高强
(1.苏州大学纺织与服装工程学院,江苏 苏州 215123
2.四川大学轻工科学与工程学院,四川 成都 610065)
来源:皮革科学与工程 2023年2月 第33卷 第3期
借助硅氢加成反应将丙烯酸六氟丁酯接枝于含氢硅油侧链,合成了一种氟硅改性剂,并将其用于无溶剂双组分聚氨酯的改性。首先对改性剂的合成工艺进行了优化,然后对其改性后聚氨酯涂层的表面形貌、疏水性及耐磨性进行了研究。结果表明:合成改性剂的最佳反应温度 120 ℃、时间 12 h、催化剂用量 30 mg/kg,在此条件下接枝率可高达89%;表面形貌及元素分析表明,氟、硅元素在聚氨酯中分散性良好;随着 PSF 添加量的增加,涂层表面粗糙度和水接触角均呈增大趋势,当 PSF 添加量为 7.5%时,涂层表面水接触角可达 118.3°;耐磨测试表明,随 PSF 添加量增大,涂 层耐磨性先提升后下降,添加量为 2.5%时,耐磨性最佳。
聚氨酯合成革,又称 PU 革,是将聚氨酯树脂经干法或湿法等工艺与基布结合获得的一种外观、性能与天然皮革更为接近的塑料制品,已被广泛应用于鞋类、箱包、服装、沙发、汽车等领域。随着人们环保意识和生活质量的不断提高,消费者对于高品质生态合成革的需求量持续上升。然而,目前国内合成革的制造多采用溶剂型聚氨酯,大量有机溶剂的使用严重危害劳动者的身心健康,同时造成严重的环境污染和资源浪费;另外,产品中可挥发性有机物 (VOCs) 残留高达1000 mg/kg 以上,无法满足国内外市场对合成革高物性、高生态性的要求。由此可见,拥有生态环保优势的水性、无溶剂型聚氨酯必将成为未来革用涂层树脂的发展方向。其中,无溶剂聚氨酯, 因其在制造过程中不使用任何溶剂 , 产品无VOCs、绿色环保,近年来取得了快速发展。随着消费市场不断升级,消费者对于无溶剂合成革制品的使用性能也将提出更多的要求。因此,为加快提高行业竞争力,无溶剂聚氨酯合成革涂层的高性能、功能化及其合成革产品的多样化将成为 行业持续健康发展的关键环节。在此背景下,具有良好疏水、耐磨等综合物性的无溶剂合成革有着巨大的市场潜力。
1.1 试剂和仪器
1.1.1 主要实验原料
PMHS, 含氢量 0.18%,中蓝晨光化工研究设计院有限公司;HFBA、对二甲苯、karstedt’s 催化剂、吩 噻嗪、异丙醇(IPA),上海泰坦科技股份有限公司;异佛 尔 酮 二 异 氰 酸 酯 (IPDI)、 聚 丙 二 醇(PPG-1000/2000)、H12MDI、三羟甲基丙烷(TMP)、有机铋催化剂,浙江德美博士达高分子材料有限公司;1,3/1,4- 丁二醇(BDO),成都科龙化工试剂厂;六亚甲基二异氰酸酯三聚体(HDIT),德国拜耳公司。
1.1.2 主要实验仪器
Nicolet IS10 型 FT-IR 光谱仪,美国赛默飞世尔科技公司;FEI Apreo 型 SEM,美国赛默飞世尔科技公司;OCAH200 型水接触角(WCA)测量仪,德国迪飞公司;SPM-9500 型 AFM,日本岛津公司;YG(B)401C 型马丁代尔耐磨仪,温州大荣纺织仪器有限公司。
1.2 氟硅改性剂(PSF)的合成

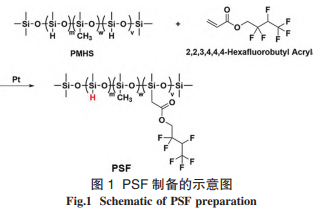

将计量的 PMHS、对二甲苯、阻聚剂吩噻嗪和karstedt’s 催化剂加入至带有温度计、机械搅拌、回流冷凝及通 N2 保护装置的四口烧瓶中,升温至 100℃。待温度稳定后,采用恒压滴液漏斗将事先配制好的 HFBA- 对二甲苯溶液匀速滴入至烧瓶中,约1.5 h 滴加完毕,滴加期间反应温度控制在 120 ℃。滴加完毕后,继续保温反应 2 h,直至经测定 Si-H含量达设定值(0.09%),停止反应。最后,采用旋转蒸发仪除去体系中的溶剂和残余 HFBA,即得到改 性剂 PSF,见图 1。
1.3 羟基封端的聚氨酯预聚体(HTPP)的合成

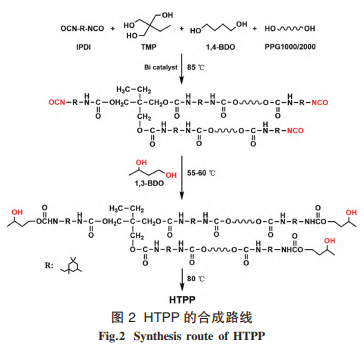

三口瓶中加入 60 g PPG-2000、15 g PPG-1000、38 g IPDI、1.5 g TMP、3 g 1,4-BDO、0.1 g 有机铋催化剂,于 85 ℃反应 2.5 h,降温至 50 ℃,加入 13.7 g 1,3-BDO(n(-OH)∶n(-NCO)=2∶1),于 55~60 ℃反应 1 h,继续升温至 80 ℃反应 1.5 h,待全部 NCO 反应完全后,即得到羟基封端的聚氨酯预聚体 HTPP,见图 2。
1.4 氟硅改性无溶剂双组分聚氨酯(2K-PU/PSFx)涂层的制备

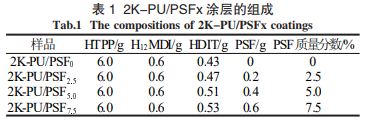

按表 1 将一定量的 HTPP、PSF 以及 0.5‰催化剂加入到烧杯中充分混合作为 A 组分,然后将 B 组分 H12MDI 和 HDIT 加入到以上混合物中。待混合均匀后,将液体混合物迅速转移至离型纸表面,并在90 ℃的烘箱中固化 2 h,熟化后得到 PSF 共价改性的 2K-PU 涂层,命名为 2K-PU/PSFx。其中,x 指的是 PSF 在 2K-PU 体系中添加量的质量百分比。
1.5 性能测试
1.5.1 Si-H 含量的测定
硅氢含量的测定中化学滴定法进行,其化学反应方程式为:
具体方法如下,首先准确称取 0.2~0.3 g 反应物置于锥形瓶中,精确至 0.0001 g。移取 10 mL 事先配制好的 0.1 mol/L 溴乙酸溶液,充分摇晃使瓶内液体混合均匀,密封避光放置 30 min,使其充分反应。然后加入 7 g 质量分数为 5%的 KI 水溶液,充分摇匀。用 0.1 mol/L 硫代硫酸钠标准溶液进行滴定,当溶液由棕色变为无色时即为滴定终点,并做空白试验。计算公式(1)为:
式中:V0、Vs ——空白滴定和样品滴定消耗硫代硫酸钠标准溶液的体积,mL;m ——样品质量,g;1.008 ——氢原子的摩尔质量,g/mol;w ——质量分数,%。
1.5.2 FT-IR 分析
采用 FT-IR,在室温、干燥环境下于 400~4000 cm-1 波数范围内以 1 cm-1 的分辨率对 PSF、2K-PU各组分以及 2K-PU/PSF 涂层进行表征。
1.5.3 涂层表面微观形貌及元素分析
采用 SEM 对 2K-PU/PSFx 样品的表面形貌进行观察。测试前,对样品表面进行喷金,并采用配备的能量色散 X 射线(EDX)光谱仪对样品表面元素 进行分析。
1.5.4 涂层表面粗糙度分析
用 AFM 对 2K-PU/PSFx 表面进行三维形貌观察。扫描频率和范围分别为 1 Hz 和 1 μm×1 μm。表面粗糙度用均方根偏差(Rq)表示。
1.5.5 涂层表面水接触角测试
涂层表面水接触角采用 OCAH200 接触角测量仪于 25 ℃下进行测量,测量三次取平均值。
1.5.6 涂层耐磨性能测试
采用马丁代尔耐磨仪对 2K-PU/PSFx 涂层的耐 磨性能进行测试。测试条件:600 目水砂纸,转速 60r/min,荷重 198 g,磨擦次数 50 次,磨擦测试轨迹:李莎茹曲线。根据 GB/T 21196.3-2007《纺织品 马丁代尔法织物耐磨性的测定 第 3 部分:质量损失的测定》计算评价涂层耐磨性能。马丁代尔耐磨指数公式(2):
式中 Ai 为耐磨指数;n 为总摩擦次数;Δm 为测试样品在总摩擦次数下的质量变化。
2.1 PSF 的合成工艺优化

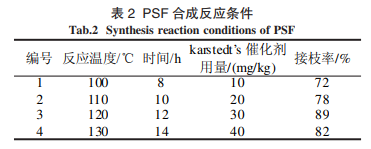

在硅氢加成聚合反应过程中,反应温度、时间以及催化剂用量均会对产物的接枝率造成影响。因 此,为了获得较为合适的 PSF 合成工艺,对其反应条件进行了探索和优化,结果如表 2 所示。
从数据可以看出,随着反应温度的提高,硅氢加成反应效率提升,HFBA 在 PMHS 上的接枝率逐 渐提高。当反应温度为 120 ℃、反应时间 12 h、催化剂用量 30 mg/kg 时,接枝率达最大值。随着反应温 度、时间的进一步增大和延长以及催化剂用量的增加,接枝率开始下降,这可能是因为在较高的温度和催化剂用量下,Si-H 键会不稳定而导致脱氢自交联,从而导致凝胶及接枝率下降。
2.2 红外表征
2.2.1 氟硅改性剂(PSF)合成的红外表征

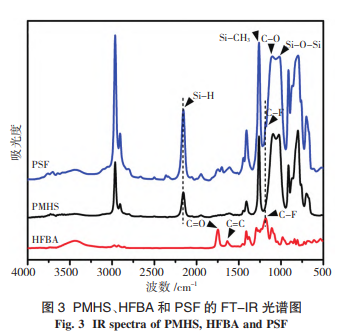

FT-IR 常用来表征合成产物的化学结构。HFBA、PMHS和 PSF 的 FT-IR 光谱如图 3 所示。经对比可以发现,HFBA 中位于 1644 cm-1 处代表 -C=C
键的吸收峰在 PSF 光谱中消失了,说明 HFBA 已通过硅氢加成反应完全接枝到了 PMHS 上。另外,对于 PSF 的红外光谱而言,其在 2963 cm-1 和 2903cm-1 (-CH3/-CH2)、2160 cm-1 (-Si-H)、1180 cm-1(C-F)、1263 cm-1 (Si-CH3)、1097 cm-(1 -C-O-C-)、1027 cm-1 (-Si-O-Si-) 以 及 802 cm-1(Si-CH3、Si-CH2-)处均出现了特征吸收峰,这进一步说明了PMHS 与 HFBA 间硅氢加成反应的发生。
2.2.2 氟硅改性无溶剂聚氨酯(2K-PU/PSF)涂层的 FT-IR 表征

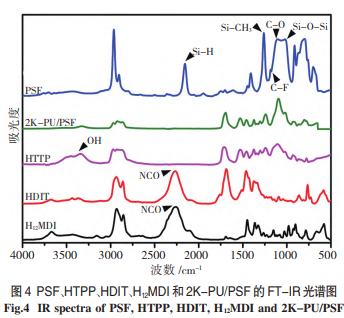

PSF 合成后,将其作为改性剂加入至 A、B 双组分无溶剂聚氨酯体系中,经热固化得到的氟硅改性 聚氨酯涂层 FT-IR 光谱如图 4 所示。可以看出,经热固化后,-Si-H、-NCO 以及 -OH 基团的吸收峰在2K-PU/PSF 谱图中均消失,说明 PSF 上的 Si-H 已与异氰酸酯的 NCO 基团完全反应,顺利将氟硅链
段共价接枝于 2K-PU 中。
2.3 2K-PU/PSFx 涂层的表面形貌和元素分析

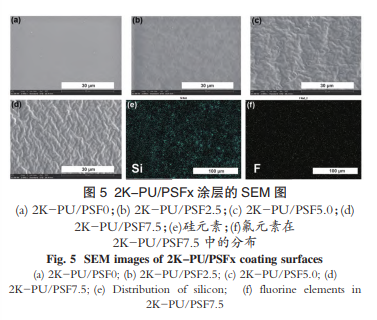

SEM 通常被用来观察涂层表面微观形貌。图 5(a)~ 图 5(d)为不同 PSF 添加量下 2K-PU 涂层的 表面形貌,从中可以明显地看出,随 PSF 添加量的增大,涂层表面变得粗糙,这是由于低表面能氟硅链段向涂层表面迁移所致。另外,利用 EDX 能谱对涂层中 F、Si 元素的分布进行了考察(图 5(e)和5(f)),结果表明氟硅元素在 2K-PU 涂层中分散性良好。
2.4 不同 PSF 添加量对 2K-PU 涂层表面粗糙度的影响

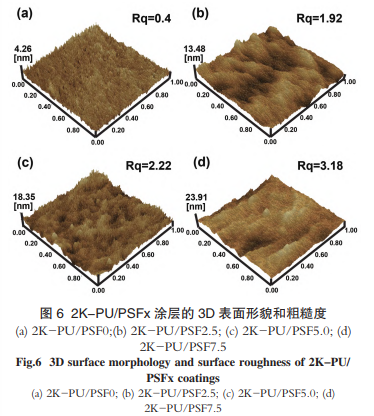

为了进一步验证表面粗糙度的变化,采用 AFM对 2K-PU/PSFx 涂层的表面粗糙度进行了表征,结果如图 6 所示。从 AFM 图像中可以看出,空白2K-PU 薄膜的表面较为平坦,粗糙度 Rq 仅为 0.4。随着 PSF 的引入,涂层表面粗糙度增大。与纯2K-PU 相比,添加 2.5、5.0 和 7.5% PSF 的 2K-PU 涂层表面粗糙度分别 增 大 至 1.92、2.22 和 3.18,与SEM 结果相符合。由此可见氟硅链段的引入会增加聚氨酯涂层的 表面粗糙度。
2.5 不同 PSF 添加量对 2K-PU 疏水性能的影响

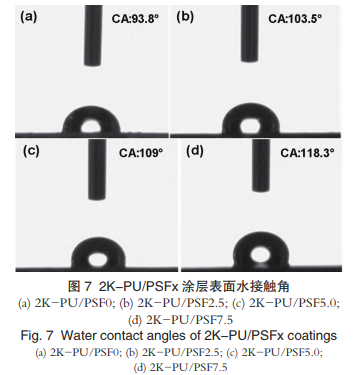

水接触角(WCA)是评价涂层防水性能的一项重要参数。图 7 给出了不同 PSF 添加量对 2K-PU涂层表面疏水性的影响规律。
从 图 中 可 以 看 出 , 随 PSF 添 加 量 增 大 , 2K-PU/PSF 涂层的表面水接触角逐渐增加。空白2K-PU 的 WCA 为 93.8°,而当 PSF 添加量增加到 7.5%时,WCA 可高达 118.3°,提升约 26%。以上结果表明氟硅链段的引入对聚氨酯涂层疏水性能的提升具有显著作用。
2.6 耐磨性分析

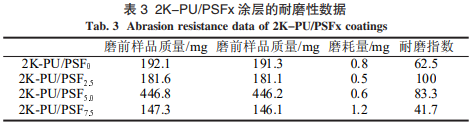

当聚氨酯被用作合成革等涂层使用时,其耐磨性是评价产品使用性能的重要指标之一。采用马丁代尔耐磨仪对氟硅改性前后 2K-PU 涂层耐磨性进行了考察,结果如表 3 所示。
从数据中可以看出,未经改性的 2K-PU 薄膜的耐磨指数为 62.5,随着聚氨酯中氟硅含量的增加,耐磨性增强,PSF 添加量为 2.5%时,涂层耐磨指数为 100,提升约 60%。耐磨性的显著提升主要 归因于氟硅低表面能链段向表面的迁移,降低了涂层表面磨擦系数,从而提高耐磨性。然而,随着PSF 添加量的进一步增大,涂层耐磨性呈下降趋 势,这是因为氟硅链段的迁移提升了涂层表面粗 糙度(图 6)。由表面粗糙度增大所引起的高磨擦系数对耐磨性的影响权重超过了氟硅链段对磨擦系数降低的贡献,耐磨性下降。总体来看,PSF 添加量为 2.5%和 5.0%时,耐磨性较空白 2K-PU 有所提升。
利用硅氢加成反应制备了一种含氟侧链的含氢硅油,并将其作为改性剂引入至无溶剂双组分聚氨酯体系中。对氟硅改性聚氨酯涂层的表面形态、粗糙度、疏水性及耐磨性进行了研究,得到如下结论:
(1)工艺优化结果表明改性剂合成的最佳条件为:反应温度 120 ℃,反应时间 12 h,催化剂用量 30mg/kg。在此反应条件下,接枝率可达 89%。
(2)红外表征结果表明,氟硅改性剂已成功制备并已共价键合至无溶剂双组分聚氨酯体系中。
(3)随氟硅改性剂添加量的增大,涂层疏水性 能明显提升。当添加量为 7.5%时,涂层表面水接触角可达 118.3°。
(4)氟硅链段的引入使聚氨酯涂层的耐磨性得到显著提高,在添加量为 2.5%时,涂层耐磨指数是未改性前的近两倍。
为方便阅读,本文移除了脚注。如有需要,请参阅《皮革科学与工程》2023年2月 第33卷 第1期 END
本站所有信息与内容,版权归原作者所有。网站中部分新闻、文章来源于网络或会员供稿,如读者对作品版权有疑议,请及时与我们联系,电话:025-85303363 QQ:2402955403。文章仅代表作者本人的观点,与本网站立场无关。转载本站的内容,请务必注明"来源:林中祥胶粘剂技术信息网(www.adhesive-lin.com)".
©2015 南京爱德福信息科技有限公司 苏ICP备10201337 | 技术支持:建站100
