2. 1 不同配比的JZEP加固液性能研究
    表1反映的是当加固液固含量固定为20%时，不同配比的 JZEP加固液性能的变化情况。由表 1可知， 随着EP-6204含量的增加，JZEP加固液由透明泛蓝光 乳液逐渐变为白色乳液，稳定性下降，而平均粒径不断增加。这是因为 EP-6204 不含亲水性基团，当 EP6204含量增加时，共混体系中亲水性基团的含量变 少，使得 JZEP 加固液的稳定性下降，乳化性能大大 降低，共混体系不能稳定地分散在水中，乳胶粒之间 会彼此结合，发生团聚，从而导致平均粒径增大。

2. 2 JZEP加固液膜紫外光透过率分析
    为探究 JZEP 加固液在宣纸表面成膜后抗紫外光 的理论应用，将 JZEP 配制成固含量 10% 的加固液， 并制成加固液膜后进行紫外光透过率分析。图1为不 同 EP-6204 含量的 JZEP 加固液膜的紫外光透过率。由图 1 可知，随着共混体系中 EP-6204 含量的增加，JZEP 加固液膜在可见光区的透过率变低，这是因为 加固液成膜后不透明度变高，进而对可见光区也产生 屏蔽作用。另外 JZ 膜 （EP-6204 含量为 0） 在近紫外 光区 （200~400 nm） 表现出较好的紫外光屏蔽效果， 其紫外光透过率在 40% 左右，而随着 EP-6204 的加 入，JZEP 加固液膜在近紫外光区的紫外光透过率降 至 25% 以下，在 245 nm 处的紫外光透过率更是接近于0，表明EP-6204的加入对JZEP加固液膜的紫外光 屏蔽效果具有一定的改善作用。

2. 3 JZEP加固液涂覆处理对宣纸表观性能的影响
    图2为纸样1、纸样2和纸样3的外观照片。对比图 2（a）和图 2（b）后发现，涂覆加固液后，纸张的字 迹无变化且未出现晕墨现象，即涂覆 JZEP 加固液不 影响纸张的字迹并对宣纸表面的油墨起到固定作用。可逆性实验结果 （见图 2（c））表明，经丙酮除去加固液后，纸张墨迹也没有模糊褪色，对纸张外观的影响 较小。通过多次测量纸张的厚度，探究可逆性实验对 纸张厚度的影响，如表2所示。涂覆膜的厚度只占宣 纸原纸厚度的13.7%，涂覆膜厚度对纸张厚度的影响 较小，并且纸样 3厚度与纸样1厚度差仅为1%左右， 可忽略不计。

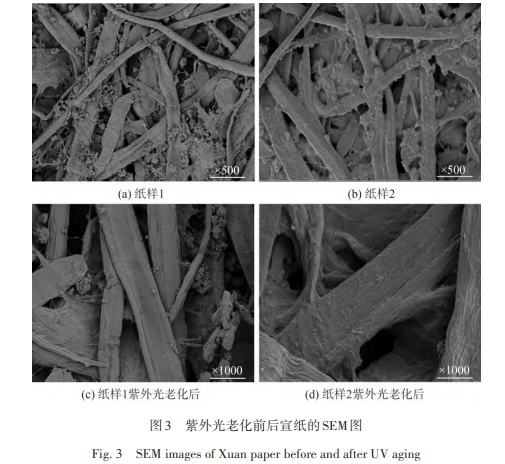

    对紫外光老化前后的纸样 1和纸样2进行 FESEM分析，其微观形貌变化如图 3 所示。通过对比图 3（a）和图 3（b）发现，涂覆 JZEP 加固液后纸张纤维直 径变粗，表面更加光滑，同时 JZEP 加固液在宣纸表 面形成聚合物加固膜，对纤维起到了加固作用。纸 样 1 经紫外光老化后，其纤维内部微观结构图如图 3（c）所示，宣纸内部粗纤维表面起皱，部分纤维骨架 塌陷，水分流失，纤维结构内部填充物有所减少， 部分物质拉丝粘连。图 3（d）为纸样 2 经紫外光老化 后的纤维内部微观结构图，经加固液处理的纸样老 化后，其纤维比空白纸样老化后的纤维要粗，也无 断裂现象。综上所述，JZEP 加固液对宣纸具有一定 的保护作用。

2. 4 涂覆加固对紫外光老化后宣纸化学结构的影响
    为研究 JZEP 加固液在宣纸表面涂覆成膜机理， 分别对纸样1、纸样2和紫外老化后的纸样2进行FTIR分析，结果如图 4 所示。从图 4 可以看出，纸样 1（曲线a） 在3323 cm-1左右的吸收峰为O—H的伸缩振 动峰，2891 cm-1左右的吸收峰为 C—H 的伸缩振动 峰，另外还能明显看到 1个以 1025.9 cm-1处的吸收峰 为主峰，且两侧有一系列凸起的纤维素特征谱带。纸 样2（曲线b） 除了有纸样1的纤维素特征谱带外，还 有在 1720 cm-1处出现的吸收峰即 C==O 伸缩振动峰，1628 和 810.4 cm-1处出现的吸收峰即较弱的不饱和C==C 伸缩振动峰，1541 cm-1处的吸收峰即酰胺基团变形振动峰，说明JZEP加固液成功涂覆于纸张表面。经过紫外光老化后的纸样 2 （曲线 c），其 1628 和810.4 cm-1处的吸收峰即 C==C 特征峰变弱但未消失， 说明宣纸经涂覆后有一定的吸收紫外光能力，并且在 加速紫外光老化后仍保留一定量的不饱和键，具有持 续的抗紫外光性能。

2. 5 JZEP加固液涂覆量对宣纸强度性能的影响
     图 5 反映了 JZEP 加固液涂覆量对宣纸强度性能的影响。由图5可知，经JZ涂覆的宣纸的干、湿抗张 强度都明显大于经 JZEP-10 涂覆的宣纸，且随 JZEP加固液涂覆量的增加而增加，2种纸样的撕裂度则先增加后下降。这是因为 JZEP 加固液在纸张表面涂覆成膜，加固液中的 C==C 键在高分子有机物与纸张纤 维间充当桥梁作用，具有较好的加固性能，因此纸张 的干抗张强度有所提高；经紫外光激发后，加固液中的不饱和 C==C 键产生自交联，在纸张纤维周围形成网状结构，从而限制纤维吸水润胀，提高了纸张湿抗张强度；另外宣纸原纸表面的缝隙逐渐被加固液填满，纸张表面形成的聚合物薄膜逐渐变得更加致密， 乳液聚合物进入到宣纸原纸内会与纸张纤维间形成氢键，纤维间的结合力得到增强，从而撕裂度得以增加， 但是当涂覆量继续增加时，乳液进入纸张内部的能力会下降，减缓了撕裂度的增加。当2种宣纸加固液涂覆量约23%时，宣纸撕裂度达到最大，分别为79.5 mN和77.4 mN，表现为JZ>JZEP-10，较宣纸原纸相比增加约58%；此时宣纸干抗张强度为1.24 kN/m，较宣纸原纸相比约增加77%；湿抗张强度为0.638 kN/m，较宣纸原纸相比增加约226%。综上所述，当加固液涂覆量约23%时，JZ 加固液涂覆纸张的干、湿抗张强度要略高 于JZEP-10加固液涂覆纸张的干、湿抗张强度，这是因 为含—C==C—的环氧丙烯酸酯会对纸张的强度性能产生负面影响。

2. 6 紫外光老化时间对宣纸强度性能的影响
    图 6 表示紫外光老化时间对宣纸强度性能的影响。纸样1的干、湿抗张强度和撕裂度均随着紫外光老化时间的增加而降低，其中湿抗张强度下降最为明 显。本研究所用宣纸基本不含其他施胶剂，成分简单，纸张相对脆弱，所以纸样 1 的强度性能明显下降。经JZEP-10加固液涂覆的宣纸紫外光老化后的强度性能损失率要小于JZ加固液涂覆的宣纸，老化 5 d后，相比宣纸原纸，其干抗张强度损失率约为16%， 湿抗张强度降低近40%，撕裂度损失率则为24%，这 是因为 JZEP 加固液含有环氧丙烯酸酯，其分子结构 中的环氧基也能够吸收一定的紫外光来抵御紫外光老化，因而经JZEP-10加固液涂覆处理的宣纸老化后强度损失率要比JZ加固液涂覆的宣纸小。

2. 7 紫外光老化时间对宣纸白度性能的影响
    图 7 为紫外光老化时间对宣纸白度的影响。由图 7可知，随着紫外光老化时间的增加，纸样1的白度有所增大，是因为宣纸主要由檀皮、稻草等原料组成，木质素含量较低，在制作过程中经过日光漂白较 彻底，并在紫外光照射下显示紫外光的漂白效果，此时紫外光对纸张纤维的漂白效应大于紫外光氧化显色效果，因此纸样1白度有所升高。而宣纸经加固液涂 覆处理后，其白度随紫外光老化时间的增加有所降低，老化 5 d后，JZ加固液涂覆宣纸的白度损失率为17.2%， JZEP-10 加固液涂覆宣纸的白度损失率为12%，较 JZ 加固液涂覆宣纸白度损失率小，说明JZEP宣纸加固液能有效抑制宣纸紫外光老化。
